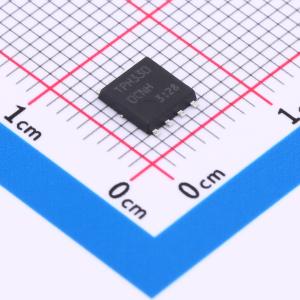

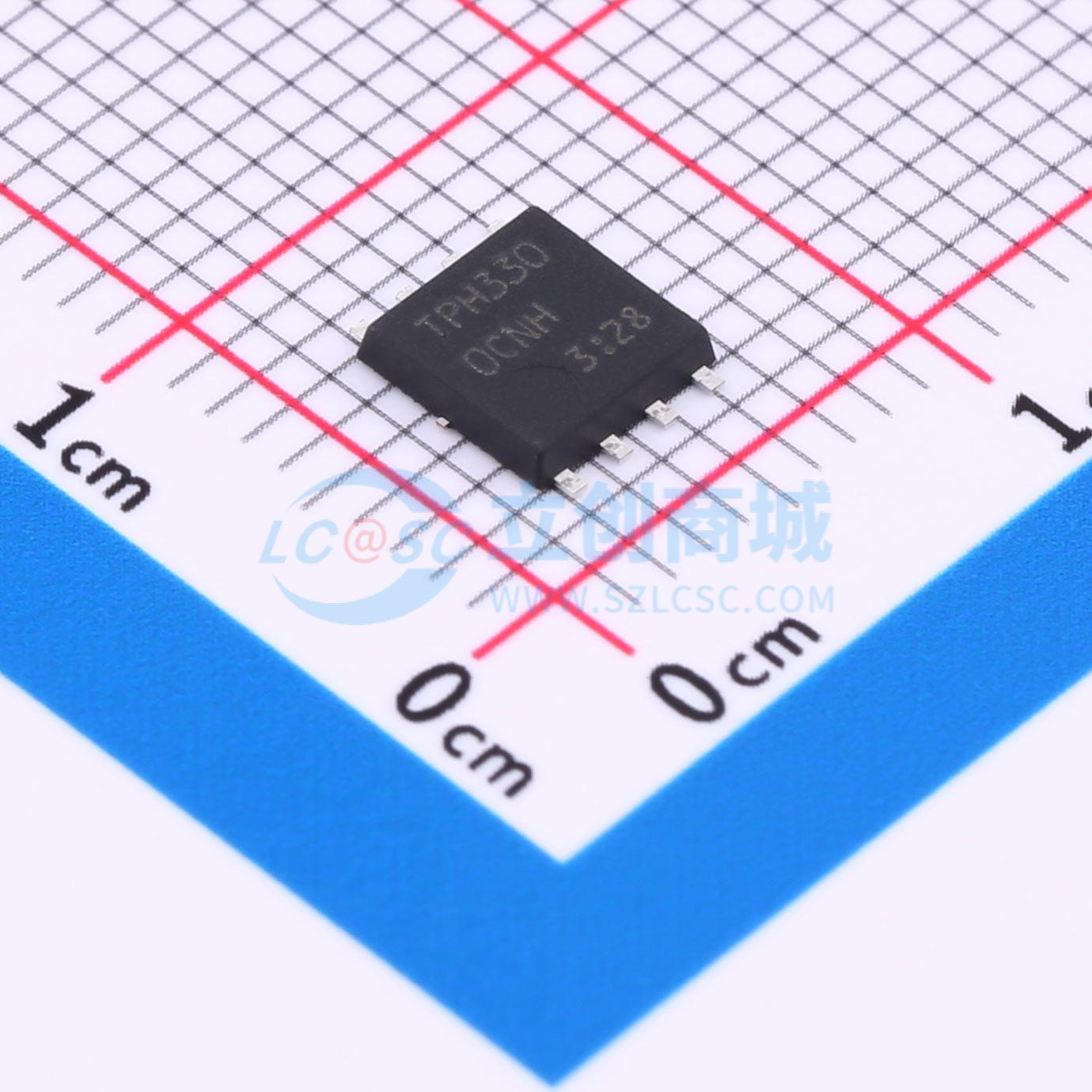

TPH3300CNH,L1Q(M
N沟道 耐压:150V 电流:18A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速开关。 小栅极电荷：QSW = 4.5 nC（典型值）。 低漏源导通电阻：RDS(ON) = 28 mΩ（典型值）（VGS = 10 V）。 低泄漏电流：IRSS = 10 μA（最大值）（VDS = 150 V）。 增强模式：VTM = 2.0 至 4.0 V（VDS = 10 V，ID = 0.3 mA）。应用：高效 DC-DC 转换器。 开关稳压器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPH3300CNH,L1Q(M
- 商品编号
- C396030
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 33mΩ@10V | |
| 耗散功率(Pd) | 57W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V@0.3mA | |
| 栅极电荷量(Qg) | 10.6nC@10V | |
| 输入电容(Ciss) | 1.1nF | |
| 反向传输电容(Crss) | 50pF | |
| 类型 | N沟道 |
商品特性
- 高速开关
- 栅极电荷小：Q_SW = 4.5 nC（典型值）
- 漏源导通电阻低：RDS(ON) = 28 mΩ（典型值）（VGS = 10 V）
- 漏电流低： IDSS = 10 μA（最大值）（VDS = 150 V）
- 增强型：V_th = 2.0 至 4.0 V（VDS = 10 V， ID = 0.3 mA）
应用领域
- 高效 DC-DC 转换器
- 开关稳压器
