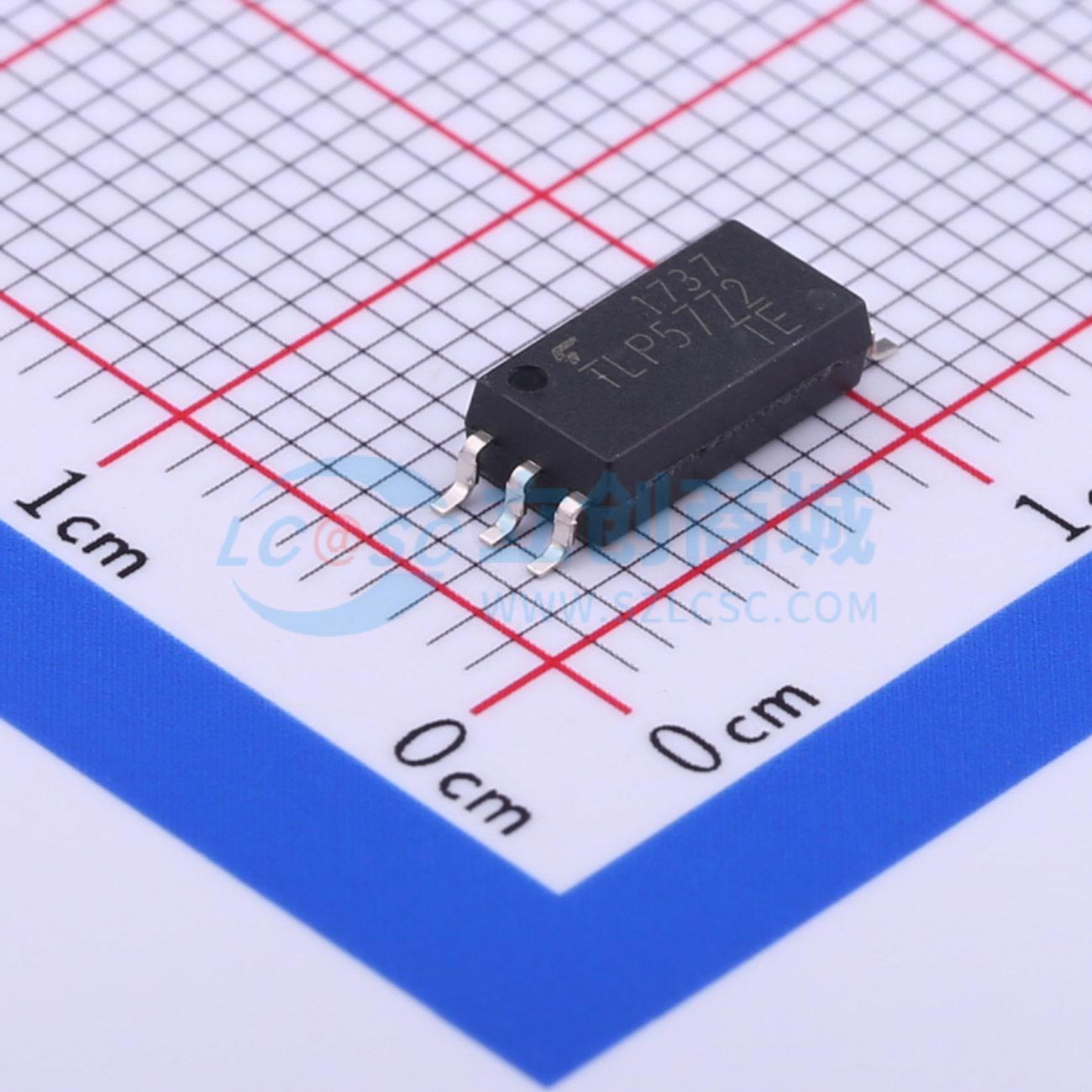

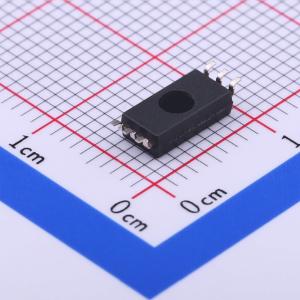

温馨提醒：图片仅供参考，商品以实物为准
TLP5772(TP,E
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP5772由一个镓铝砷（GaAℓAs）红外发光二极管以及一个集成的高增益、高速光电探测器组成，采用6引脚SO6L封装。与8引脚DIP封装相比，TLP5772的尺寸缩小了50%，并符合国际安全标准的加强绝缘等级要求。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP5772(TP,E
- 商品编号
- C396037
- 商品封装
- SOP-6
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 10V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 35kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+110℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 150ns | |
| 传播延迟 tpHL | 150ns | |
| 输入阈值电流(FH) | 2mA | |
| 输出电流 | 2.5A | |
| 耗散功率(Pd) | 500mW | |
| 正向压降(Vf) | 1.65V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 6mA |
