温馨提醒：图片仅供参考，商品以实物为准

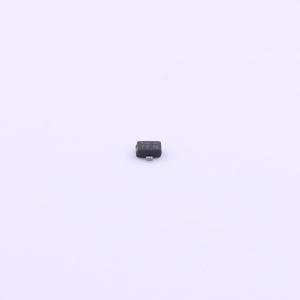

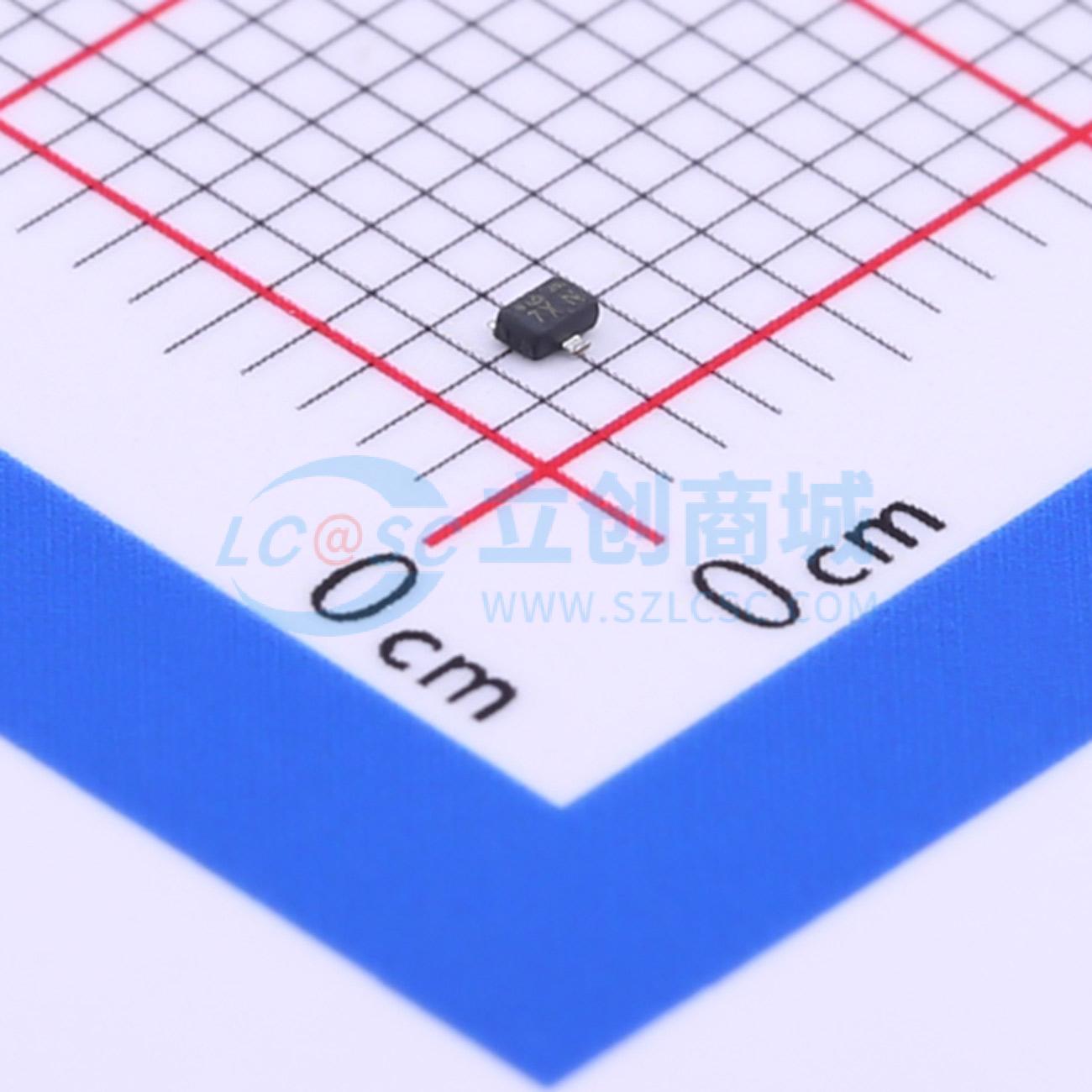

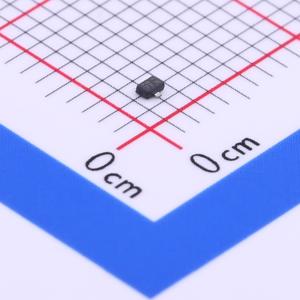

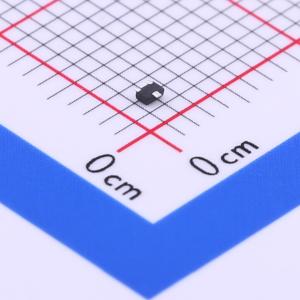

SSM3K36MFV,L3F(T,LCFC
1个N沟道 耐压:20V 电流:500mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速开关应用。 1.5V驱动低导通电阻：Rₒₙ = 1.52Ω (最大值) (VGS = 1.5V)。Rₒₙ = 1.14Ω (最大值) (VGS = 1.8V)。Rₒₙ = 0.85Ω (最大值) (VGS = 2.5V)。Rₒₙ = 0.66Ω (最大值) (VGS = 4.5V)。Rₒₙ = 0.63Ω (最大值) (VGS = 5.0V)
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- SSM3K36MFV,L3F(T,LCFC
- 商品编号
- C396061
- 商品封装
- VESM
- 包装方式
- 编带
- 商品毛重
- 0.005克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 500mA | |
| 导通电阻(RDS(on)) | 1.52Ω@1.5V | |
| 耗散功率(Pd) | 150mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V@1mA | |
| 栅极电荷量(Qg) | 1.23nC@4.0V | |
| 输入电容(Ciss) | 46pF | |
| 反向传输电容(Crss) | 7.3pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 10.8pF |
商品特性
- 1.5V驱动
- 低导通电阻：Ron = 1.52 Ω（最大值）（@VGS = 1.5 V）
- Ron = 1.14 Ω（最大值）（在VGS = 1.8 V时）
- Ron = 0.85 Ω（最大值）（在VGS = 2.5 V时）
- Ron = 0.66 Ω（最大值）（@ VGS = 4.5 V）
- Ron = 0.63 Ω（最大值）（在VGS = 5.0 V时）
- 重量：1.5 mg（典型值）
