MP2483DQ-LF-Z
2.5A、55V、可编程频率白光LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款55V、2.5A的白光LED驱动器，适用于降压或反相升降压应用。它能在较宽的输入电源范围内实现2.5A的峰值输出电流，具有出色的负载和线性调节能力。电流模式操作提供快速瞬态响应并简化环路稳定。故障保护包括热关断、逐周期峰值电流限制、开路保护和输出短路保护。该驱动器将直流和PWM调光集成到单个控制引脚。独立的输入参考接地引脚允许对正负电源转换进行直接使能和/或调光控制。该驱动器需要最少数量的现成标准外部组件，提供10引脚3mm x 3mm QFN封装和14引脚SOIC14封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2483DQ-LF-Z
- 商品编号
- C3187605
- 商品封装

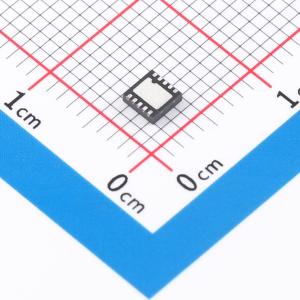

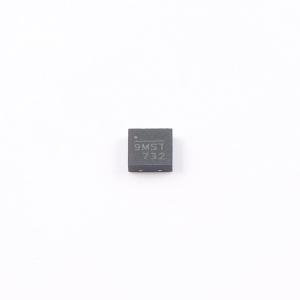

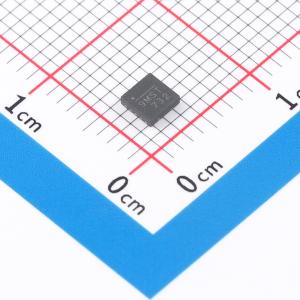

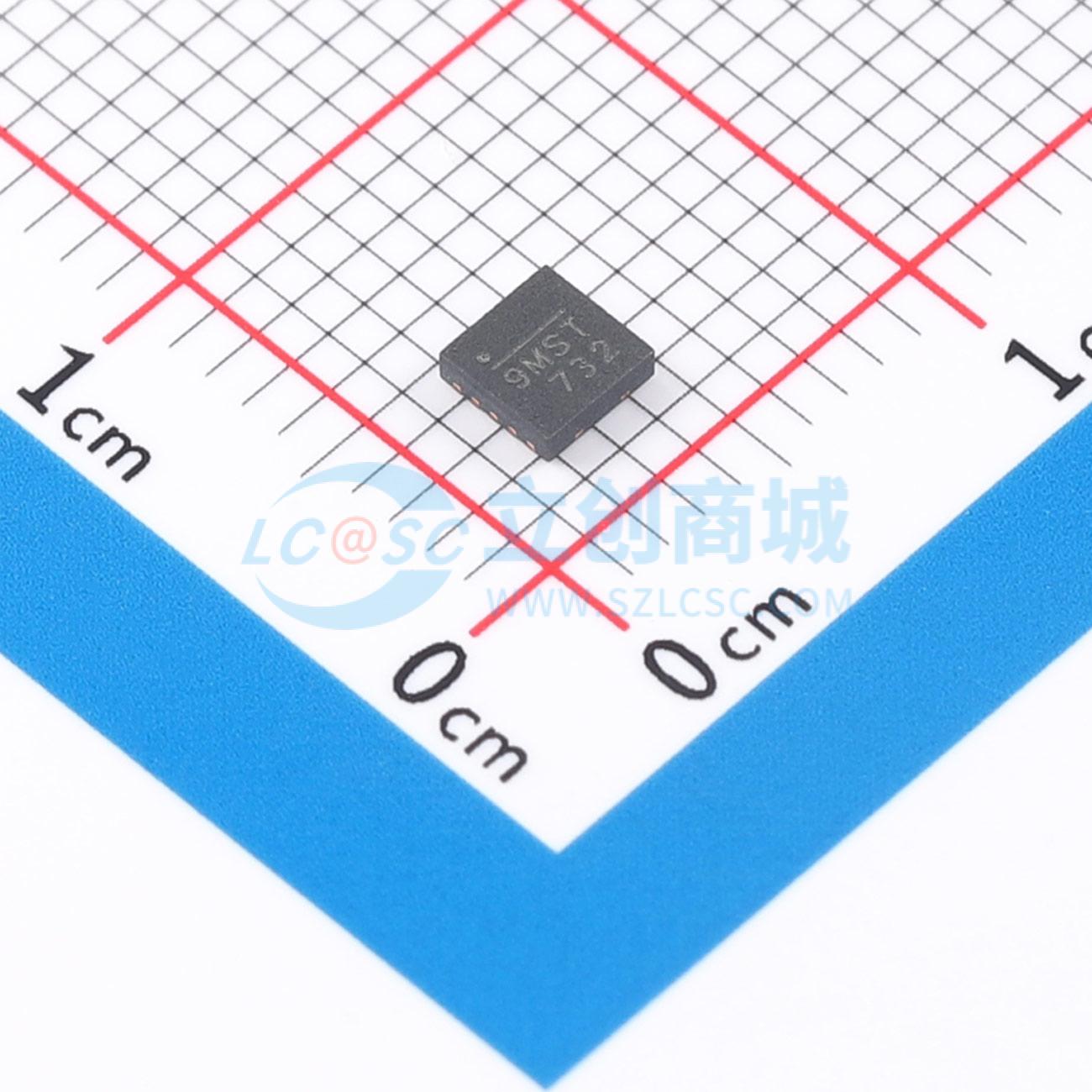

- QFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.4025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~55V | |
| 开关频率 | 500kHz | |
| 通道数 | 1 | |
| 输出电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟；PWM | |
| 特性 | 过流保护(OCP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压；升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
MP2483 是一款 55V、2.5A 的白光 LED 驱动器，适用于降压或反相升降压应用。在较宽的输入电源范围内，它可实现 2.5A 的峰值输出电流，并具备出色的负载和线性调节能力。电流模式操作可提供快速瞬态响应，并简化环路稳定设计。故障保护功能包括热关断、逐周期峰值电流限制、开路保护和输出短路保护。 MP2483 将直流调光和 PWM 调光集成到单个控制引脚。独立的输入参考接地引脚可实现正到负电源转换的直接使能和/或调光控制。 MP2483 所需的标准外部元件数量极少，提供 10 引脚 3mm x 3mm QFN 封装和 14 引脚 SOIC14 封装。
商品特性
- 最大输出电流 2.5A
- 独特的升降压操作（降压 - 升压模式）
- 降压应用（降压模式）的宽工作输入范围：4.5V 至 55V
- 内置 0.28Ω 功率 MOSFET 开关
- 开关频率可调
- 模拟和 PWM 调光
- 参考电压 0.198V
- 关断模式电流 5μA
- 无需最少数量的 LED
- 使用低 ESR 输出陶瓷电容时稳定
- 逐周期过流保护
- 热关断保护
- 开路保护
- 输出短路保护
- 提供 10 引脚 3x3 QFN 封装和 14 引脚 SOIC14 封装
应用领域
- 通用 LED 照明
- LCD 背光面板
- 手持计算机
- 汽车内部照明
- 便携式多媒体播放器
- 便携式 GPS 设备
