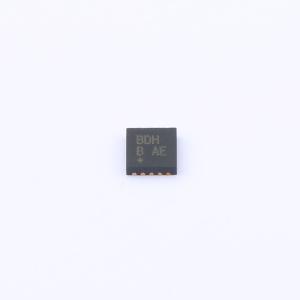

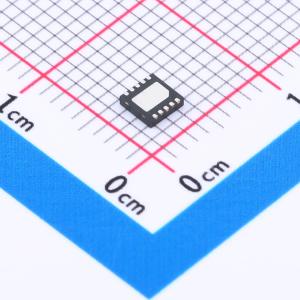

MAX17783CATB+

6V至60V，2.5A，高效降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX17783C是一款高效率、高压的降压DC-DC转换器,具有内部补偿和宽输入电压范围。它可以提供高达2.5A的输出电流,并生成从0.9V到90%的Vin的输出电压。该器件采用峰值电流模式控制架构,可在轻负载下进入低功耗模式,提高效率。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17783CATB+
商品编号: C3187632
商品封装: TDFN-10(3x3)
包装方式: 托盘
商品毛重: 0.01克(g)

商品参数

商品概述

MAX17783C是一款高效、高压的Himalaya降压型DC-DC转换器，集成了高端MOSFET，可在6V至60V的宽输入电压范围内工作。它能够提供高达2.5A的电流，并能产生从0.9V至输入电压（VIN）90%的输出电压。该器件具备内部补偿功能。 MAX17783C采用峰值电流模式控制架构。在轻载时，该器件以低静态电流（Low Iq）模式工作，以实现高效率。MAX17783C具有极短的最小导通时间，允许采用高开关频率并减小解决方案尺寸。在-40℃至+125℃的温度范围内，反馈电压调节精度为±1.6%。MAX17783C采用紧凑的10引脚（3mm x 3mm）TDFN封装。提供仿真模型。

商品特性

内部补偿组件
全陶瓷电容，紧凑布局减少了需库存的DC-DC稳压器数量
6V至60V宽输入电压范围
输出范围可调，从0.9V至输入电压（VIN）的90%
在整个温度范围内可提供高达2.5A的电流
400kHz至2.2MHz可调频率，支持外部时钟同步
降低功耗
峰值效率达90.4%
关断电流为3.01μA
低静态电流（Low I0）模式，提高轻载效率
在恶劣工业环境中可靠运行
打嗝模式过载保护
可调节且单调的启动功能，支持预偏置输出电压
内置带复位功能的输出电压监控
可编程使能/欠压锁定（EN/UVLO）阈值
符合CISPR32（EN55032）B类传导和辐射发射标准
过温保护
宽环境工作温度范围：-40℃至+125℃/结温范围：-40℃至+150℃

应用领域

工业和商业配电
通用负载点
分布式电源调节
基站电源
墙式变压器调节
高压单板系统
机顶盒
音频电源
LED显示屏

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~60V
	输出电压	-
	输出电流	2.5A
	开关频率	400kHz~2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	205uA
	开关管(内置/外置)	内置
	输出类型	可调
