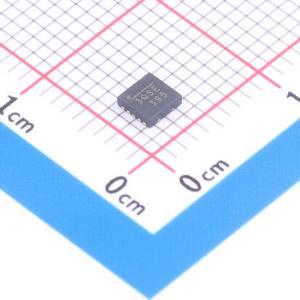

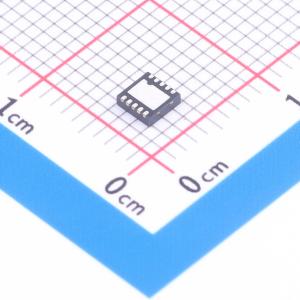

MP2492DQ-LF-Z
降压型 2A 4.5V~55V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MP2492是一款单片降压开关模式转换器,具有可编程输出电流限制功能。它在宽输入电压范围内实现2A连续输出电流,具有良好的负载和线路调节性能。内部集成了0.25Ω的功率MOSFET开关,支持低ESR陶瓷电容,固定100kHz开关频率,具备低EMI特性,过流保护和热关断功能。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2492DQ-LF-Z
- 商品编号
- C3187609
- 商品封装
- QFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~55V | |
| 输出电压 | 800mV~15V | |
| 输出电流 | 2A | |
| 开关频率 | 100kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 800uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；工作状态指示；可调限流 |
商品概述
MP2492是一款单片降压开关模式转换器，具有可编程输出电流限制功能。在较宽的输入电源范围内，它能实现2A的连续输出电流，并具备出色的负载和线性调节能力。 最大输出电流可通过感应流经电感直流电阻（DCR）或精确的检测电阻的电流来进行编程。 MP2492通过良好控制的开关边沿实现了低电磁干扰（EMI）特性。 故障保护功能包括逐周期电流限制和热关断。 MP2492仅需最少数量的常用标准外部元件。MP2492提供QFN10（3mm x 3mm）和SOIC8E封装。
商品特性
- 4.5V至55V宽工作输入范围
- 可编程至2A输出电流
- 输出电压可在0.8V至15V之间调节
- 可编程输出电流限制，无功率损耗
- 0.25Ω内部功率MOSFET开关
- 使用低ESR输出陶瓷电容时稳定
- 固定100kHz频率
- 低EMI特性
- 热关断
- 逐周期过流保护
- 提供QFN10和SOIC8E封装
应用领域
- USB电源
- 汽车点烟器适配器
- 线性充电器电源
