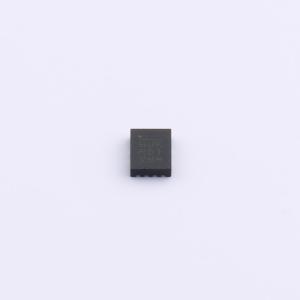

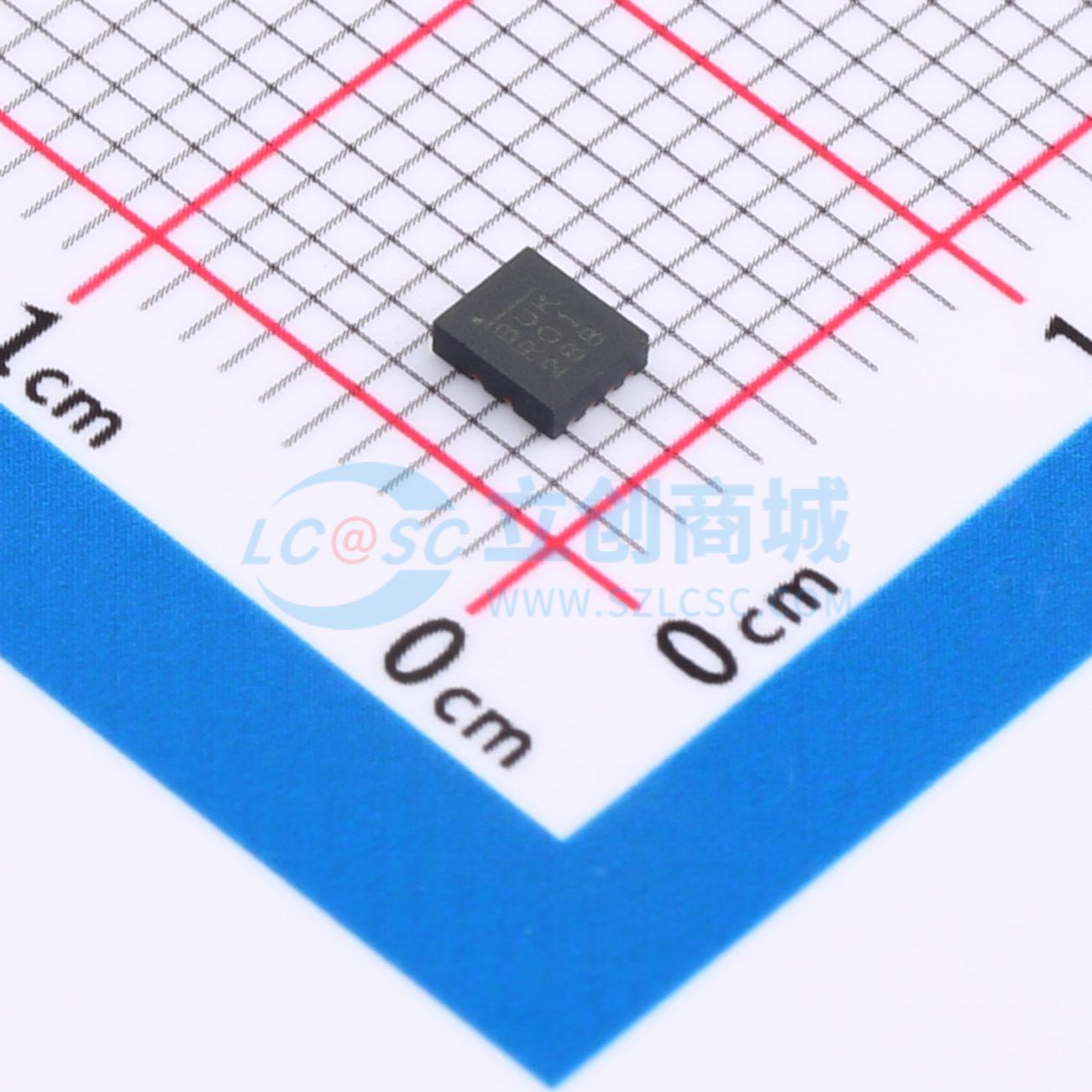

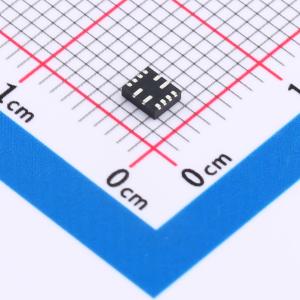

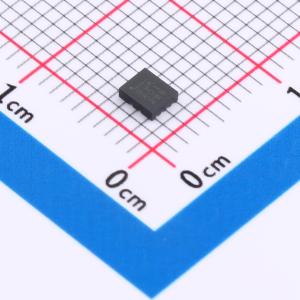

MP4576GQBE-Z
高效600mA 60V同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A以内(小电流)方案，MP4576是一款完全集成的固定频率同步降压转换器,可实现高达600mA的连续输出电流,具有峰值电流控制,宽输入电压范围（4.5V至60V）,适用于汽车环境。内置高侧和低侧功率MOSFET,提供高效率,低静态电流,多种保护功能。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4576GQBE-Z
- 商品编号
- C3187796
- 商品封装
- QFN-12(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 1V~54V | |
| 输出电流 | 600mA | |
| 开关频率 | 400kHz；2.2MHz；1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP4576是一款完全集成的固定频率同步降压转换器。它采用峰值电流控制，可实现高达600mA的连续输出电流，具有出色的瞬态响应。 4.5V至60V的宽输入电压范围适用于汽车输入环境中的各种降压应用。该器件2μA的关断模式静态电流使其非常适合电池供电应用。 MP4576集成了内部高端和低端功率MOSFET，无需外部肖特基二极管即可实现高效率。它采用先进异步模式（AAM），通过降低频率来减少开关和栅极驱动器损耗，从而在轻载条件下实现高效率。 标准特性包括内置软启动、使能控制和电源正常指示。该器件还提供高占空比和低压差模式，适用于汽车冷启动条件。 MP4576通过谷底电流检测提供过流保护（OCP），避免电流失控。它还具备打嗝式短路保护（SCP）、输入欠压锁定（UVLO）和自动恢复热保护功能。 通过内部补偿，MP4576使用最少数量的常用标准外部元件，即可提供非常紧凑的解决方案。MP4576采用QFN12（2.5mmx3mm）封装。
商品特性
- 延长汽车电池使用寿命：
- 待机模式下静态电流低（40μA）
- 散热性能更佳：
- 600mA / 400kHz时温升小于8℃
- 效率达91%（24V转5V，600mA，400kHz）
- 采用低欧姆MPS BCD FET技术
- 低噪声EMI/EMC：
- 采用MeshConnect倒装芯片封装
- 在调幅广播频段外工作
- 其他特性：
- 时钟同步输出
- 电源正常输出
- 内置软启动
- 低压差模式
- 打嗝式过流保护
- 可选AAM或FCCM
- 减小电路板尺寸和物料清单：
- 集成补偿网络
- 采用小型QFN - 12（2.5mmx3mm）封装
应用领域
- 信息娱乐系统灯具和LED
- 工业电源系统
