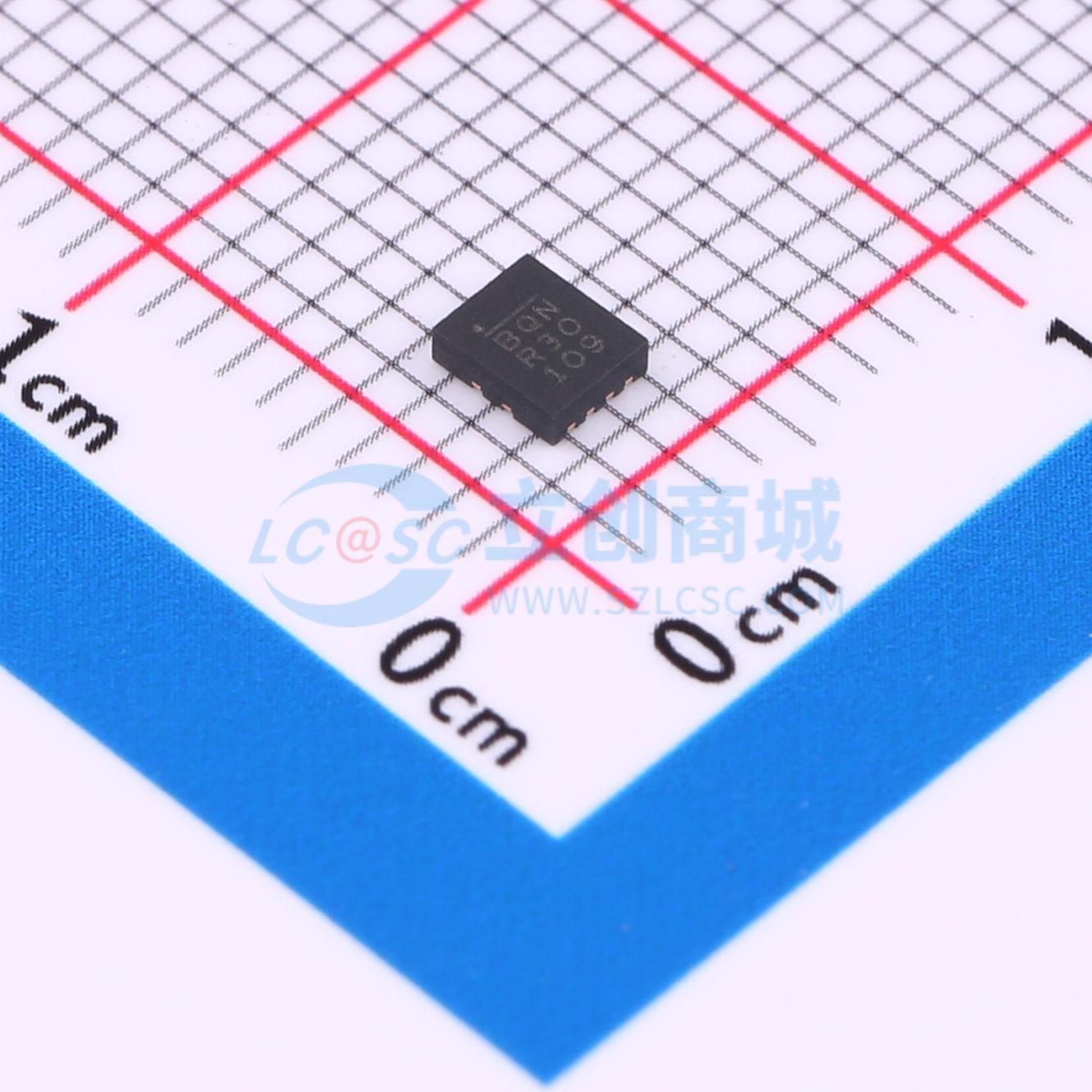

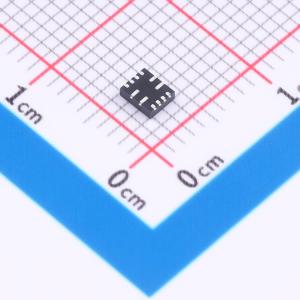

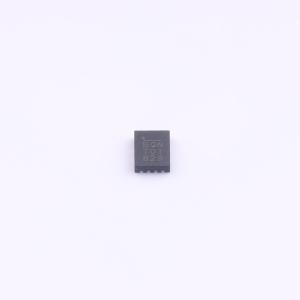

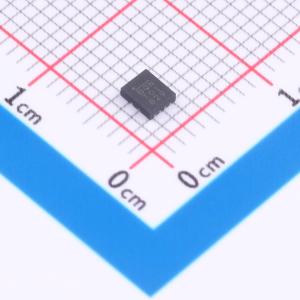

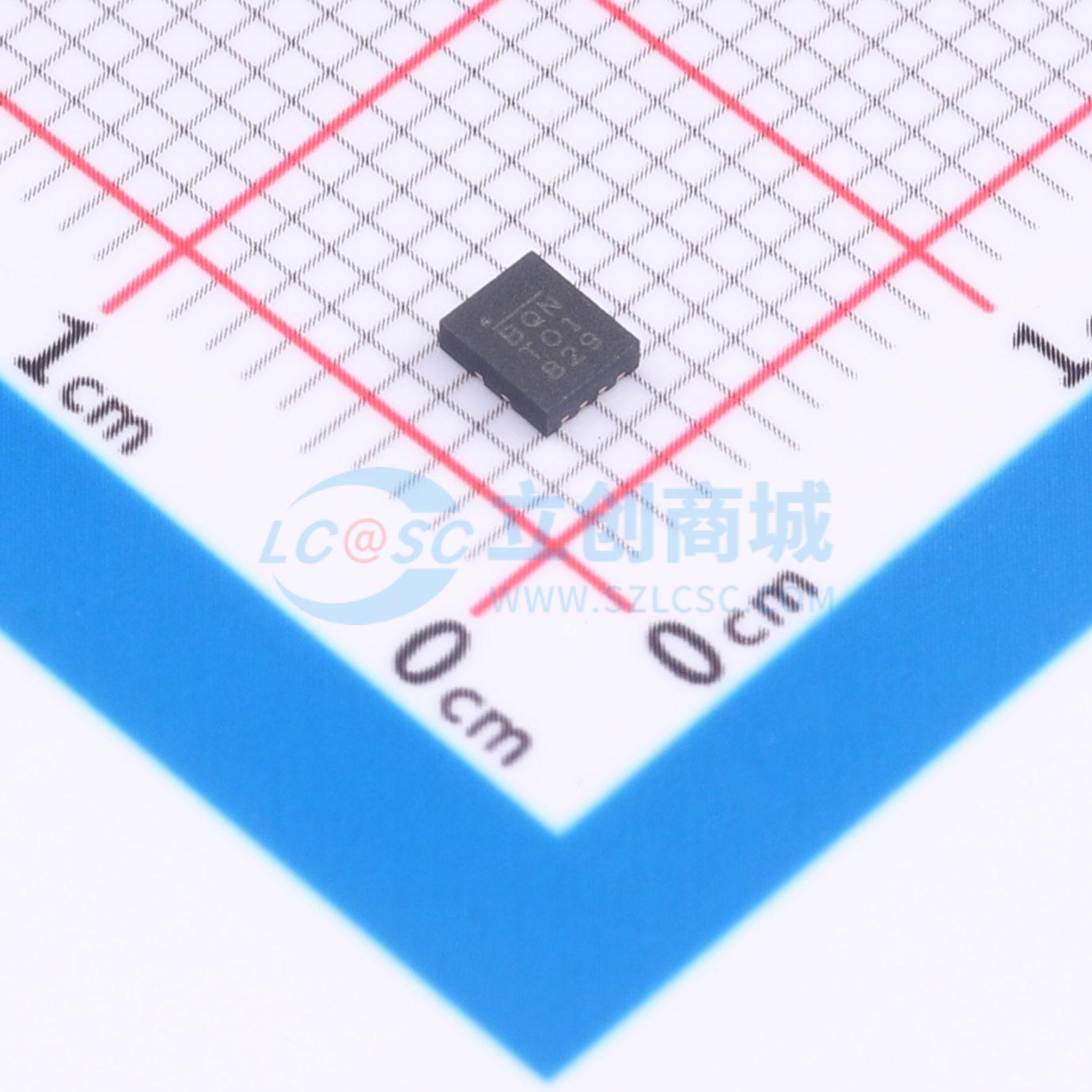

温馨提醒：图片仅供参考，商品以实物为准
MPQ4573GQBE-AEC1-Z
60V 2.5A 同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A~3A(中电流)方案，MPQ4573 是一款完全集成的、固定频率、同步降压转换器,能够实现高达 2.5A 的连续输出电流。其宽输入电压范围（4.5V 至 60V）适用于多种降压应用,特别是在汽车输入环境中。该器件具有高效率的同步模式控制,内置 250mΩ/45mΩ 高侧和低侧功率 MOSFET,可配置的最高开关频率可达 2.2MHz,以及 180° 异相同步时钟。此外,它还具有低静态电流（40μA）、低关断电流（2μA）、FB 容差（1% 在室温下,2% 在整个温度范围内）、内部软启动、远程使能控制、电源良好指示、过流保护、短路保护、欠压锁定、热关断等特性。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ4573GQBE-AEC1-Z
- 商品编号
- C3187798
- 商品封装
- QFN-12(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.3075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 1V~54V | |
| 输出电流 | 2.5A | |
| 开关频率 | 300kHz~2.5MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ4573是一款完全集成的固定频率同步降压转换器。它采用峰值电流控制，可实现高达2.5A的连续输出电流，具备出色的瞬态响应。 4.5V至60V的宽输入电压范围适用于汽车输入环境中的各种降压应用。该器件2μA的关断电流使其非常适合电池供电应用。 MPQ4573集成了内部高端和低端功率MOSFET（分别为HS - FET和LSFET），无需外部肖特基二极管即可实现高效率。先进异步调制（AAM）模式通过降低频率来减少开关和栅极驱动器损耗，从而在轻载条件下实现高效率。 其特性包括内置软启动（SS）、使能（EN）控制和电源正常（PG）指示。高占空比和低压差（LDO）模式使该器件能够承受汽车冷启动工况。 MPQ4573采用带谷底电流检测的过流保护（OCP），以避免电流失控。它还具备带打嗝模式的短路保护（SCP）、输入欠压锁定（UVLO）和自动恢复热保护功能。 通过内部补偿，MPQ4573提供了一种紧凑的解决方案，仅需少量易于获取的标准外部元件。它采用QFN - 12（2.5mmx3mm）封装。
商品特性
- 4.5V至60V宽工作输入范围
- 2.5A连续输出电流（IOUT）
- 高效率同步模式控制
- 250mΩ/45mΩ内部功率MOSFET
- 高达2.2MHz可配置频率
- 180°异相SYNCO时钟
- 40μA静态电流（IQ）
- 低至2μA关断电流
- 反馈（FB）精度：室温下为1%，全温度范围（-40℃至+125℃）内为2%
- 轻载运行时可选择先进异步调制（AAM）模式或强制连续导通模式（FCCM）
- 0.45ms内部软启动（SS）
- 远程使能（EN）控制
- 电源正常（PG）指示
- 低压差（LDO）模式
- 过流保护（OCP）
- 带打嗝模式的短路保护（SCP）
- 输入欠压锁定（UVLO）
- 热关断
- 采用QFN - 12（2.5mmx3mm）封装
- 采用可焊侧翼封装
- 符合AEC - Q100 1级标准
应用领域
- 汽车信息娱乐系统
- 汽车灯具和LED
- 汽车电机控制
- 工业电源系统
