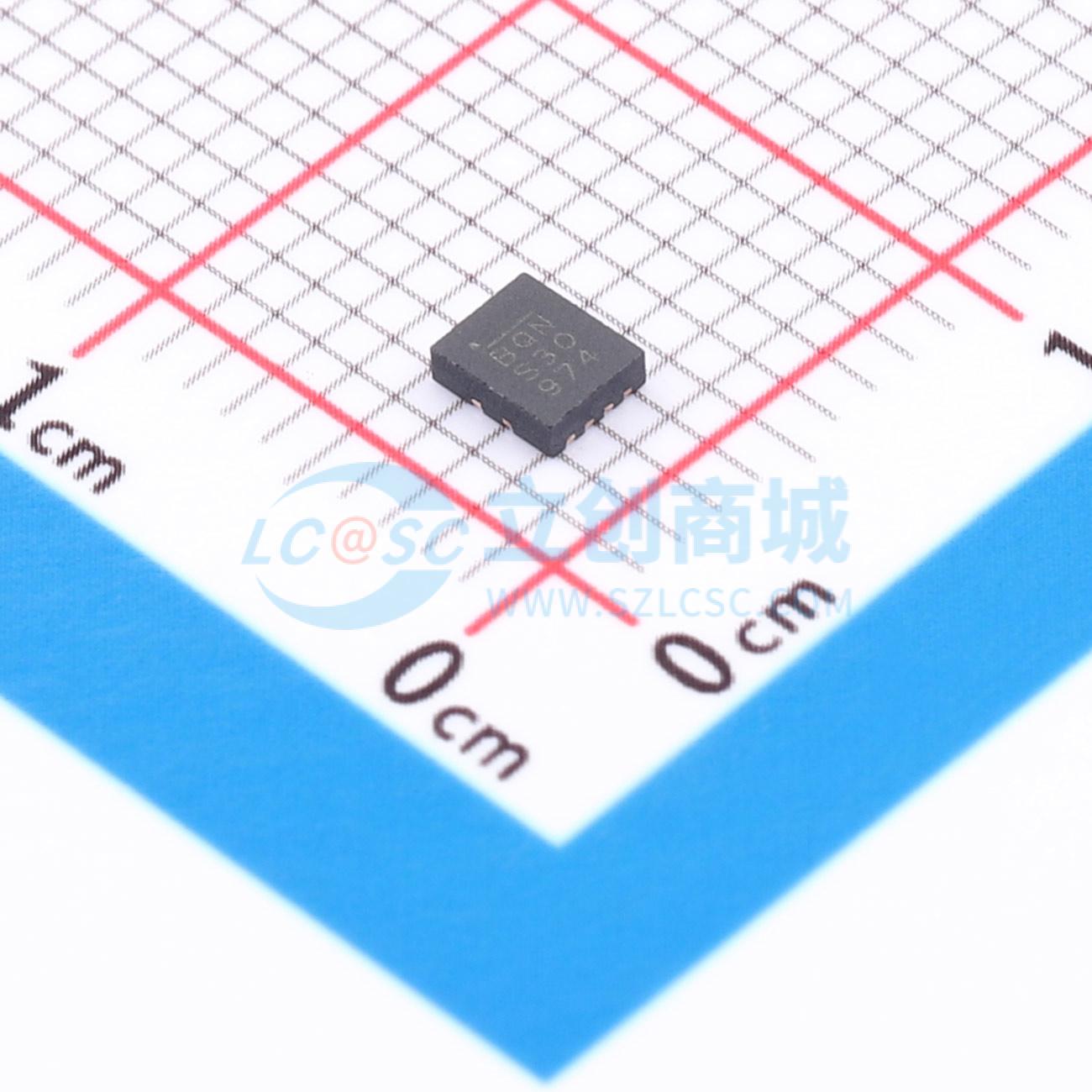

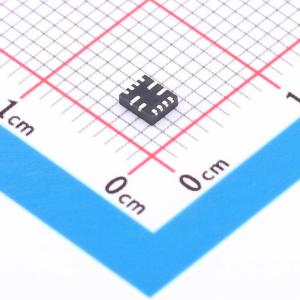

温馨提醒：图片仅供参考，商品以实物为准

MPQ4573GQBE-Z

降压型 2.5A 4.5V~60V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MPQ4573GQBE-Z
商品编号: C3187808
商品封装: QFN-12(2.5x3)
包装方式: 编带
商品毛重: 12.78克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；过流保护；工作状态指示；打嗝限流

商品概述

MPQ4573是一款完全集成的固定频率同步降压转换器。它采用峰值电流控制，可实现高达2.5A的连续输出电流，具有出色的瞬态响应。宽4.5V至60V的输入电压范围适用于汽车输入环境中的各种降压应用。该器件2μA的关断电流使其非常适合电池供电的应用。 MPQ4573集成了内部高端和低端功率MOSFET（分别为HS-FET和LS-FET），无需外部肖特基二极管即可实现高效率。先进的异步调制（AAM）模式通过降低频率来减少开关和栅极驱动损耗，从而在轻载条件下实现高效率。其特性包括内置软启动（SS）、使能（EN）控制和电源正常（PG）指示。高占空比和低压差（LDO）模式使该器件能够承受汽车冷启动条件。 MPQ4573采用具有谷值电流检测的过流保护（OCP），以避免电流失控。它还具有带打嗝模式的短路保护（SCP）、输入欠压锁定（UVLO）和自动恢复热保护。通过内部补偿，MPQ4573提供了一种紧凑的解决方案，仅需最少数量的常用标准外部组件。它采用QFN - 12（2.5mm×3mm）封装。

商品特性

宽4.5V至60V工作输入范围
2.5A连续输出电流（IOUT）
高效率同步模式控制
250mΩ/45mΩ内部功率MOSFET
高达2.2MHz可配置频率
180°异相SYNCO时钟
40μA静态电流（IQ）
低2μA关断电流
反馈容差：室温下为1%，全温度范围（-40°C至+125°C）内为2%
轻载运行时可选择先进的异步调制（AAM）模式或强制连续导通模式（FCCM）
0.45ms内部软启动（SS）
远程使能（EN）控制
电源正常（PG）指示
低压差（LDO）模式
过流保护（OCP）
带打嗝模式的短路保护（SCP）
输入欠压锁定（UVLO）
热关断
采用QFN - 12（2.5mm×3mm）封装
采用可焊侧翼封装
符合AEC - Q100 1级标准

应用领域

汽车信息娱乐系统
汽车灯具和LED
汽车电机控制
工业电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	1V~54V
	输出电流	2.5A
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)
