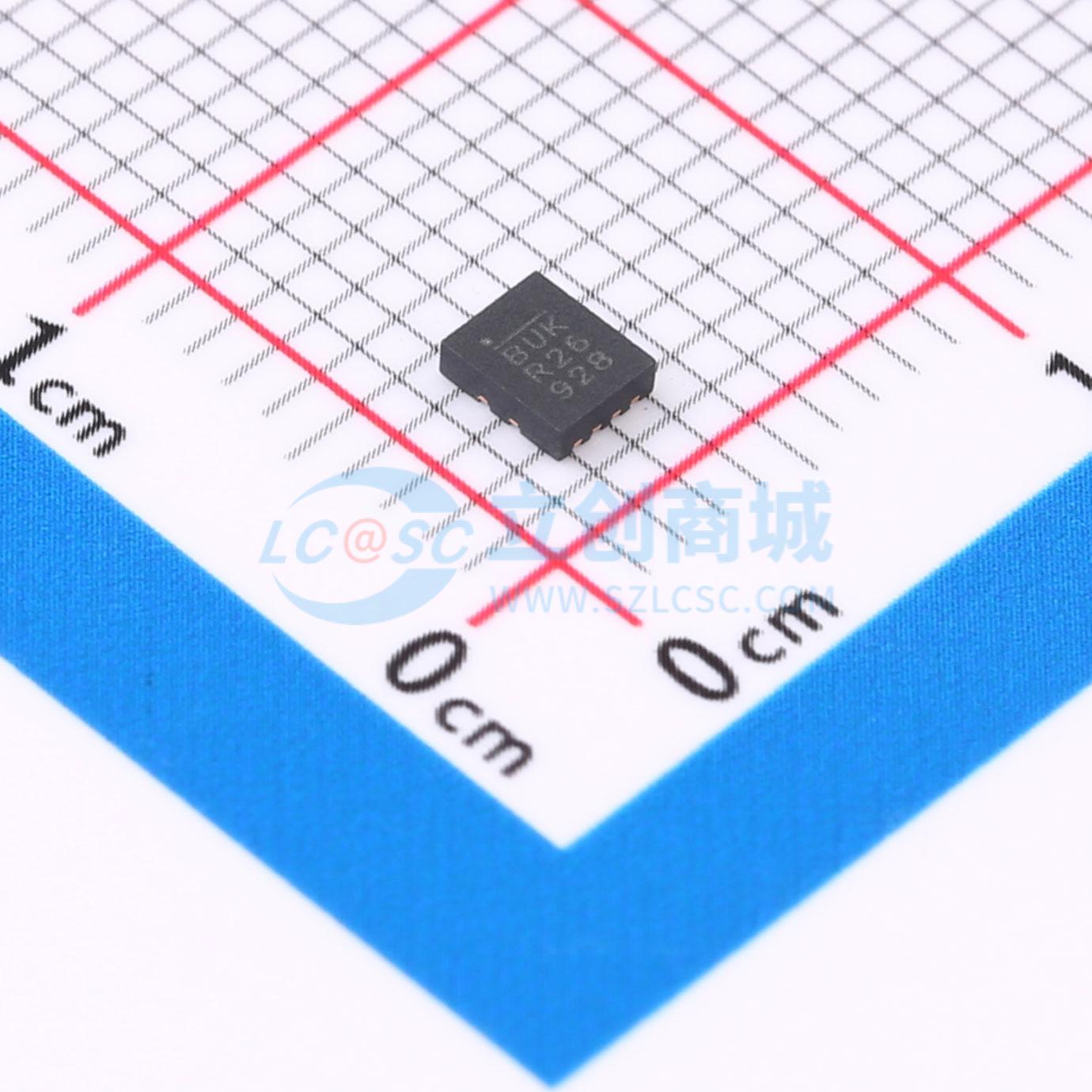

温馨提醒：图片仅供参考，商品以实物为准
MPQ4576GQBE-AEC1-Z
600mA, 60V, 高效、全集成同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A以内(小电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ4576GQBE-AEC1-Z
- 商品编号
- C3187810
- 商品封装
- QFN-12(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | - | |
| 输出电流 | 600mA | |
| 开关频率 | 400kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ4576是一款完全集成的固定频率同步降压转换器。该器件采用峰值电流控制，可实现高达600mA的连续输出电流，具有出色的瞬态响应。 4.5V至60V的宽输入电压范围适用于汽车输入环境中的各种降压应用。该器件2μA的关断模式静态电流使其非常适合电池供电应用。 MPQ4576集成了内部高端和低端功率MOSFET，无需外部肖特基二极管即可实现高效率。该器件采用先进异步模式（AAM），通过降低频率以减少开关和栅极驱动器损耗，从而在轻载条件下实现高效率。 标准特性包括内置软启动、使能控制和电源正常指示。该器件还针对汽车冷启动条件提供了高占空比和低压差模式。 MQ4576通过谷底电流检测提供过流保护（OCP），避免电流失控。它还提供打嗝式短路保护（SCP）、输入欠压锁定（UVLO）和自动恢复热保护。 通过内部补偿，MPQ4576可使用最少数量的常用标准外部元件，提供非常紧凑的解决方案。该器件采用QFN - 12（2.5mmx3mm）封装。
商品特性
- 专为24V和36V汽车或工业系统设计：
- 负载突降高达65V
- 冷启动低至4V
- 散热更佳：
- 600mA / 400kHz时温升小于8℃
- 效率达91%（24V转5V，600mA，400kHz）
- 低电阻MPS BCD FET技术
- 低噪声EMI/EMC：
- MeshConnect倒装芯片封装
- 在调幅广播频段外工作
- 延长车辆电池使用寿命：
- 待机模式下静态电流低（40μA）
- 减小电路板尺寸和物料清单：
- 集成补偿网络
- 采用小型QFN - 12（2.5mmx3mm）封装
- 其他特性：
- 时钟同步输出
- 电源正常输出
- 内部软启动
- 低压差模式
- 过流保护（OCP）打嗝模式
- 可选AAM或FCCM
应用领域
- 汽车信息娱乐系统
- 汽车灯具和LED
- 汽车电机控制
- 工业电源系统
