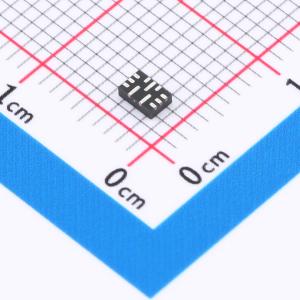

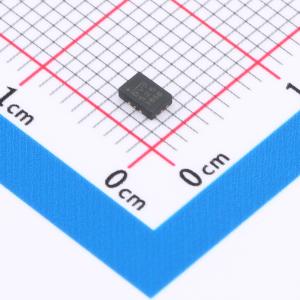

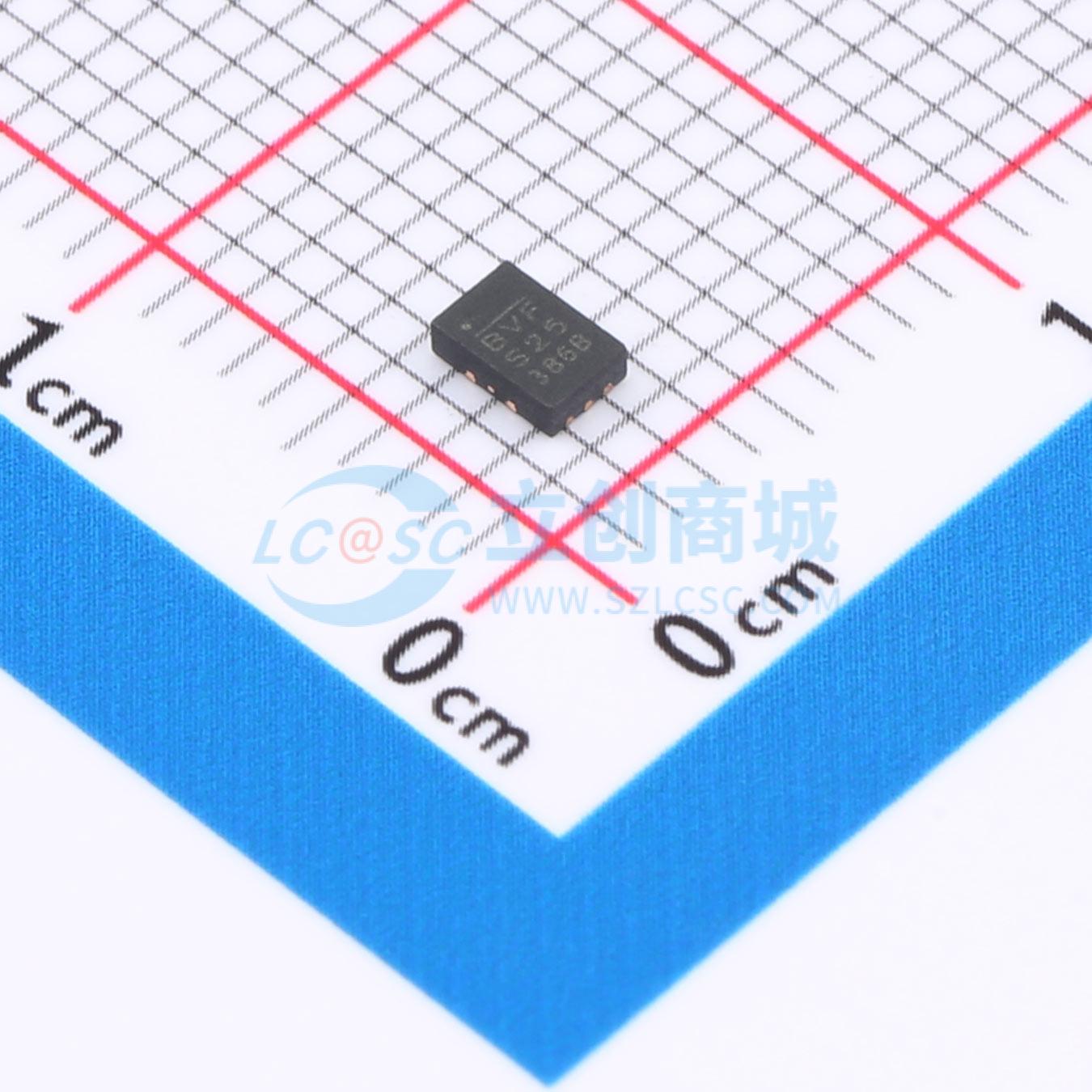

MPQ2123GD-AEC1-Z
降压型 2A 2.7V~6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DCDC降压，电源输入7V以内，1A~3A(中电流)方案，MPQ2123是一款可配置频率的同步降压转换器,输入电压范围为2.7V至6V,最大连续输出电流为2A。它可以调节输出电压低至0.606V,适用于汽车娱乐系统、仪表盘、远程信息处理和便携式仪器等应用。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ2123GD-AEC1-Z
- 商品编号
- C3187703
- 商品封装
- QFN-11(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~6V | |
| 输出电压 | 606mV~6V | |
| 输出电流 | 2A | |
| 开关频率 | 300kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 45uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ2123是一款可配置频率（300kHz至2.2MHz）的同步降压转换器。它采用峰值电流控制，可实现高达2A的连续输出电流，具备出色的瞬态响应和效率。其输入电压范围为2.7V至6V，可产生低至0.606V的输出电压。MPQ2123非常适合广泛的应用，包括汽车信息娱乐系统、仪表盘、远程信息处理和便携式仪器。 MPQ2123集成了一个40mΩ的高端MOSFET（HS-FET）和一个30mΩ的同步整流器，无需外部肖特基二极管即可实现高效率。MPQ2123可配置为在轻载条件下工作于高级异步调制（AAM）模式或强制连续导通模式（FCCM）。AAM通过降低轻载时的开关损耗来提供高效率，而FCCM则提供可控频率和较低的输出纹波。 MPQ2123具备软启动（SS）、外部同步时钟、使能（EN）控制和电源正常（PG）指示功能。 完整的保护功能包括带谷底电流检测的过流保护（OCP）以避免电流失控、短路保护（SCP）、输入欠压锁定（UVLO）、输出过压保护（OVP）和热关断。 由于采用内部补偿，MPQ2123仅需最少数量的常用标准外部元件。它采用QFN - 11（2mmx3mm）封装。
商品特性
- 2.7V至6V工作输入范围
- 输出可调，最低0.606V，连续输出电流高达2A
- 高效同步模式控制
- 40mΩ和30mΩ内部功率MOSFET
- 高达2.2MHz可配置频率，高达2.2MHz外部同步时钟
- 45μA静态电流（IQ）
- 低关断电流（ISD）
- 100%占空比工作
- 内部补偿
- 可选高级异步调制（AAM）模式或强制连续导通模式（FCCM）
- 外部软启动（SS）
- 远程使能（EN）控制
- 电源正常（PG）指示
- 逐周期过流保护（OCP）
- 短路保护（SCP）
- VIN欠压锁定（UVLO）
- VOUT过压保护（OVP）
- 热关断
- 采用QFN - 11（2mmx3mm）封装
- 符合AEC - Q100 1级标准
应用领域
- 汽车信息娱乐系统
- 汽车仪表盘
- 汽车远程信息处理
- 工业电源
- 电池供电设备
