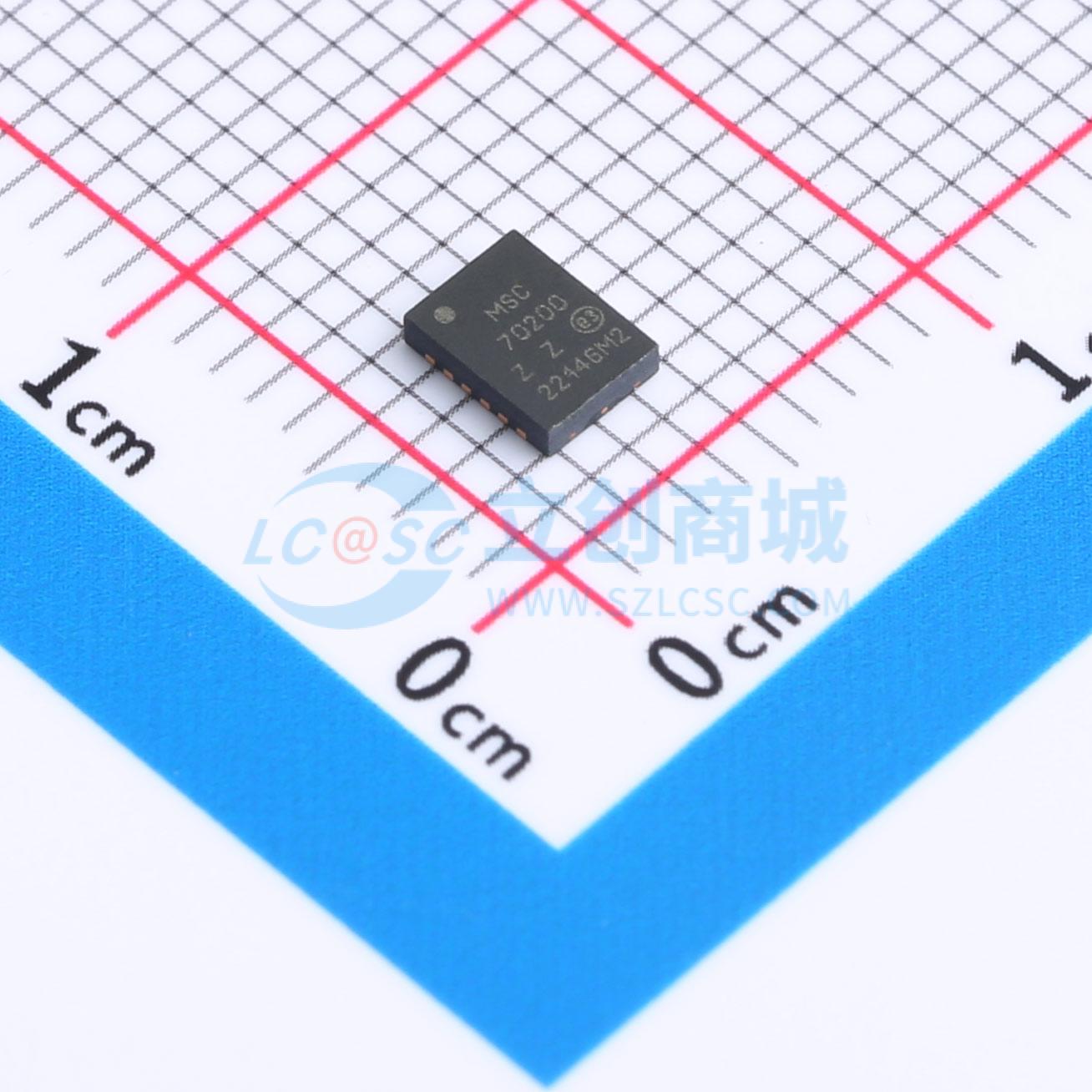

温馨提醒：图片仅供参考，商品以实物为准

PD70200ILD-TR

IEEE 802.3af/at PD前端IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PD70100和PD70200设备是Microchip的以太网供电(PoE)受电设备(PD)芯片系列的一部分。这些设备在一个12引脚封装中传输集成电源和模拟数据，使下一代网络设备能够通过同一根电缆共享电源和数据。该IC系列的组件可用于室内和室外应用，并满足所有PD端标准，包括检测、分类和过流保护。PD70200 IC特别支持IEEE 802.3at标准，包括两次事件分类检测，使PD能够区分所连接的供电设备(PSE)是基于IEEE 802.3at还是IEEE 802.3af。PD70200 IC设计用于需要更高功率的4对线应用。
品牌名称: MICROCHIP(美国微芯)
商品型号: PD70200ILD-TR
商品编号: C3187754
商品封装: DFN-12(3x4)
包装方式: 编带
商品毛重: 18.64克(g)

商品参数

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)
	最大功率	47.7W

商品概述

PD70100和PD70200设备是Microchip的以太网供电(PoE)受电设备(PD)芯片系列的一部分。这些设备在一个12引脚封装中传输集成电源和模拟数据，使下一代网络设备能够通过同一根电缆共享电源和数据。该IC系列的组件可用于室内和室外应用，并满足所有PD端标准，包括检测、分类和过流保护。PD70200 IC特别支持IEEE 802.3at标准，包括两次事件分类检测，使PD能够区分所连接的供电设备(PSE)是基于IEEE 802.3at还是IEEE 802.3af。PD70200 IC设计用于需要更高功率的4对线应用。

应用领域

以太网供电设备
IEEE 802.3af/at
10/100/1000 基础-T
四对额外供电应用
室内和室外应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	通道数	1
	限制电流	1.8A
	特性	过流保护
	工作温度	-40℃~+85℃
