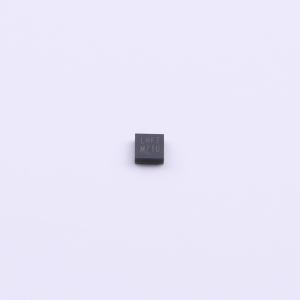

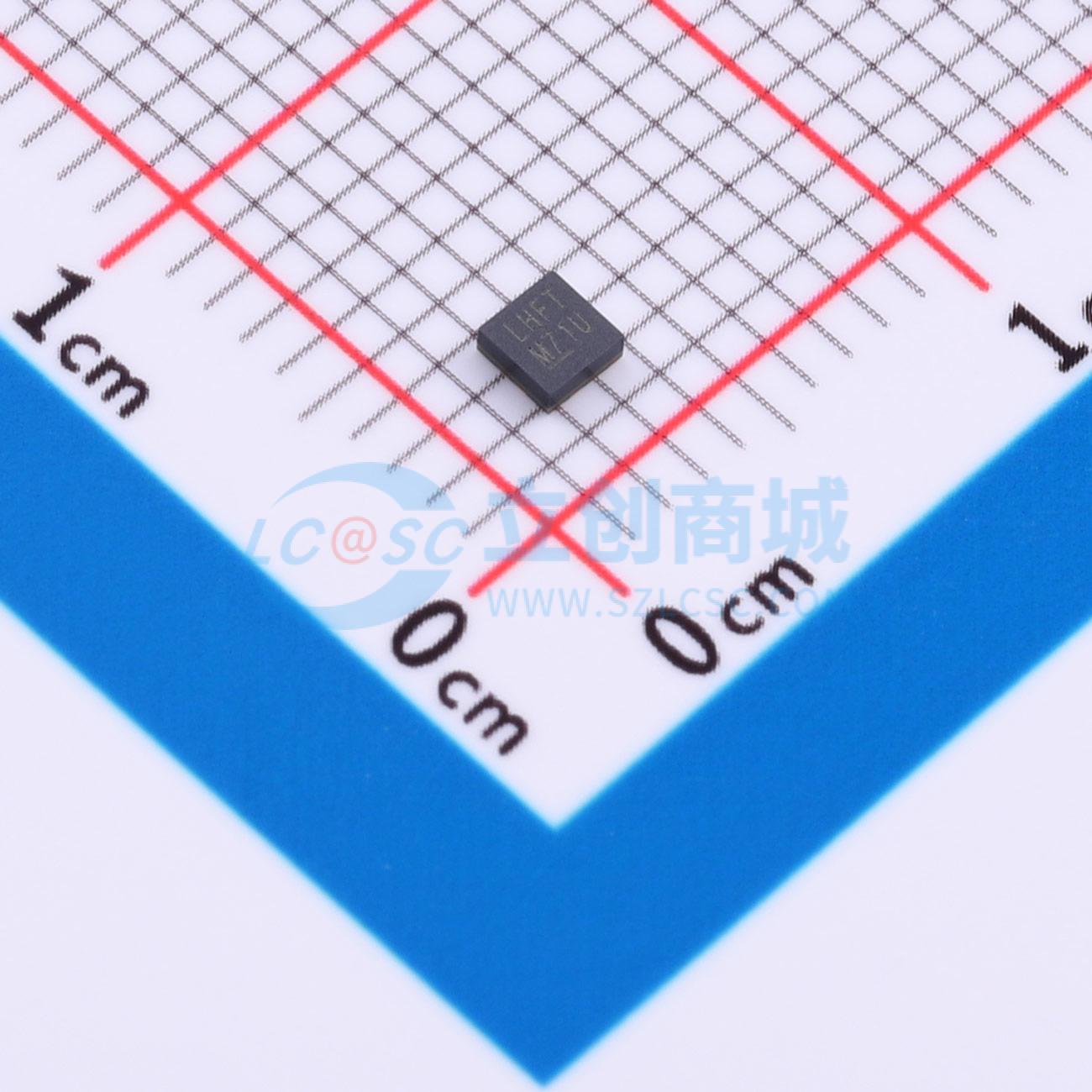

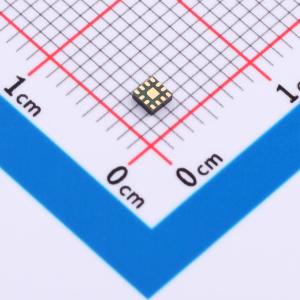

温馨提醒：图片仅供参考，商品以实物为准

LTC3308AEV#TRMPBF

5V 4A同步降压型超低噪声开关稳压器，具有2mm x 2mm LQFN封装

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LTC3308AEV#TRMPBF
商品编号: C3187763
商品封装: LQFN-12(2x2)
包装方式: 编带
商品毛重: 3.51克(g)

商品参数

商品概述

LTC3308A是一款超小型、高效率、低噪声的单片同步4A降压型DC/DC转换器，其输入电源电压范围为2.25V至5.5V。该稳压器采用恒定频率、峰值电流模式控制，开关频率为1MHz至3MHz，最小导通时间低至22ns，搭配小型外部元件即可实现快速瞬态响应。Silent Switcher架构可将EMI辐射降至最低。 LTC3308A可在强制连续模式或脉冲跳跃模式下运行以实现低噪声，也可在轻载时采用低纹波Burst Mode模式运行以实现高效率，非常适合电池供电系统。该IC可调节低至500mV的输出电压。其他特性包括输出过压保护、短路保护、热关断、时钟同步，以及可实现低压差的高达100%的占空比运行。该器件采用低外形12引脚2mmx2mmx0.74mm LQFN封装，带有裸露焊盘以实现低热阻。

商品特性

与LTC3307（3A）和LTC3309（6A）引脚兼容
高效率：8mΩ NMOS、31mΩ PMOS
可编程频率1MHz至3MHz
采用微型电感器和电容器
峰值电流模式控制
22ns最小导通时间、宽带宽、快速瞬态响应
Silent Switcher架构、超低EMI辐射
低纹波Burst Mode模式运行，静态电流I₀为40µA
在过载时可安全耐受电感饱和
输入电压VIN范围：2.25V至5.5V
输出电压VOUT范围：0.5V至VIN
输出电压VOUT精度：在整个温度范围内为±1%
精确的400mV使能阈值，关断电流为1μA
电源正常指示、内部补偿和软启动
散热增强型2mmx2mm LQFN封装
通过AEC-Q100汽车应用认证

应用领域

光网络
服务器
电信
汽车
工业
通信
分布式直流电源系统（POL）
FPGA
ASIC
微处理器核心电源
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.25V~5.5V
	输出电压	500mV~5.5V
	输出电流	4A
	开关频率	3MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
