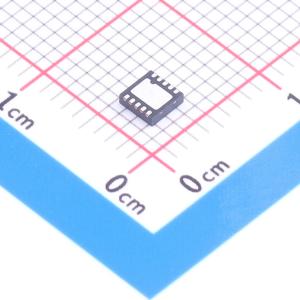

温馨提醒：图片仅供参考，商品以实物为准
MP6005AGQ-Z
8V~80V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MP6005A是一款峰值电流模式反激和正激控制器。它专为宽输入、高频反激应用以及有源钳位正激应用而设计。MP6005A可在8V至80V的宽输入电压范围内工作
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6005AGQ-Z
- 商品编号
- C3093743
- 商品封装
- QFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.165272克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8V~80V | |
| 开关频率 | 420kHz | |
| 最大占空比 | 70% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式；正激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 反馈方式 | 副边反馈 |
商品概述
MP6005A是一款峰值电流模式反激和正激控制器。它专为宽输入、高频反激应用以及有源钳位正激应用而设计。 MP6005A可在8V至80V的宽输入电压范围内工作。电流模式控制提供了简单的环路补偿和逐周期电流限制功能。MP6005A的工作频率为420kHz，可减少外部元件数量。2A的GATE驱动器可降低外部MOSFET的功率损耗。0.8A的SYNC驱动器为有源钳位正激拓扑提供了高效解决方案。 MP6005A还具备频率抖动、软启动、过载保护（OLP）和过压保护（OVP）等特性。 MP6005A采用QFN - 10（3mmx3mm）封装。
商品特性
- 8V至80V宽输入电压范围
- 420kHz固定开关频率
- 2A GATE和0.8A SYNC驱动器
- 内部VCC电源与16V外部电源兼容
- 160mV开关电流检测（CS）限制
- 用于高效有源钳位正激解决方案的同步SYNC驱动器
- 具备打嗝保护功能，用于过载保护（OLP）、短路保护（SCP）、过压保护（OVP）和热关断
- 采用频率抖动技术降低EMI
- 采用QFN - 10（3mmx3mm）封装
应用领域
- 安防摄像头
- 可视电话
- 无线接入点（WAP）
- 销售点（POS）系统
- 以太网供电（PoE）系统
- 工业隔离电源
