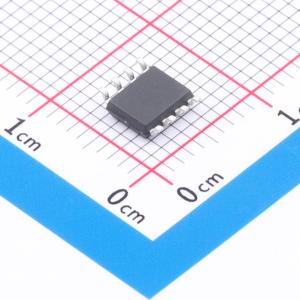

温馨提醒：图片仅供参考，商品以实物为准
HFC0100HS-LF-Z
700V 8V~20V
SMT扩展库PCB免费打样
- 描述
- HFC0100是一款具备绿色模式操作的峰值电流模式控制器。它在整个输入电压和负载范围内均能实现高效率，并满足全球严格的能效要求。HFC0100集成了高压电流源，其谷底检测器可确保漏源电压以最小值进行开关切换（准谐振操作）。当输出功率降至设定水平以下时，控制器将进入突发模式。HFC0100具备多种保护功能，包括热关断（TSD）、VCC欠压锁定（UVLO）、过载保护（OLP）和过压保护（OVP）。HFC0100采用紧凑型SOIC - 8封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- HFC0100HS-LF-Z
- 商品编号
- C3093771
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.179148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8V~20V | |
| 开关频率 | 150kHz | |
| 耗散功率(Pd) | 1.3W |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；过压保护(OVP) | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 工作模式 | QR；DCM |
商品概述
HFC0100是一款具备绿色模式操作的峰值电流模式控制器。它在整个输入电压和负载范围内均能实现高效率，并满足全球严格的能效要求。 HFC0100集成了高压电流源，其谷底检测器可确保漏源电压以最小值进行开关切换（准谐振操作）。当输出功率降至设定水平以下时，控制器将进入突发模式。 HFC0100具备多种保护功能，包括热关断（TSD）、VCC欠压锁定（UVLO）、过载保护（OLP）和过压保护（OVP）。 HFC0100采用紧凑型SOIC - 8封装。
商品特性
- 通用市电输入电压（85VAC至265VAC）
- 准谐振操作
- 谷底开关，实现高效率并降低EMI
- 有源突发模式，降低待机功耗
- 内部高压电流源
- 高度集成，减少所需外部元件数量
- 最大频率限制
- 内部软启动
- 内部250nS前沿消隐
- 热关断（带迟滞自动重启）
- 带迟滞的VCC欠压锁定（UVLO）
- 过压保护
- 过载保护
- 采用SOIC - 8封装
应用领域
- 手机、数码相机、摄像机、电动剃须刀、应急照明系统等的电池充电器
- 阴极射线管电视、投影电视、液晶电视、等离子电视、台式电脑、音响系统等的待机电源
- 喷墨打印机、DVD播放机/录像机、录像机、CD播放机、机顶盒、空调、冰箱、洗衣机、洗碗机、笔记本电脑适配器等的开关电源
