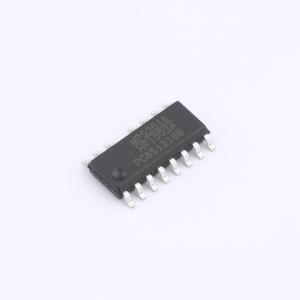

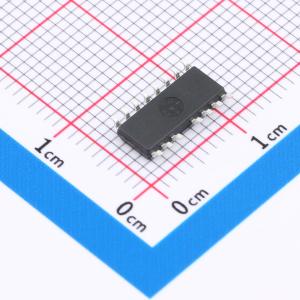

HR1002AGSE-Z

具备强大自适应死区时间调整和电容模式保护功能的增强型 LLC 控制器

SMT扩展库PCB免费打样

描述: HR1002A是一款增强型LLC控制器，具备强大的自适应死区时间调整（ADTA）和电容模式保护（CMP）功能，同时还提升了功能浪涌性能。ADTA会自动在两个互补的栅极输出之间插入死区时间。这是通过在感应半桥开关节点的dV/dt电流时保持输出关断来实现的
品牌名称: MPS(芯源)
商品型号: HR1002AGSE-Z
商品编号: C3093779
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.71克(g)

商品参数

商品概述

HR1002A是一款增强型LLC控制器，具备强大的自适应死区时间调整（ADTA）和电容模式保护（CMP）功能，同时还提升了功能浪涌性能。 ADTA会自动在两个互补的栅极输出之间插入死区时间。这是通过在感应半桥开关节点的dV/dt电流时保持输出关断来实现的。ADTA简化了设计，降低了电磁干扰（EMI），并提高了效率。 HR1002A集成了电容模式保护功能，可防止在输出短路或严重过载时出现可能导致损坏的电容模式开关。此功能可在异常情况下保护MOSFET，从而打造出稳健的转换器。 HR1002A拥有一个可配置的振荡器，可同时设置最大和最小开关频率。为防止过大的浪涌电流，它以配置好的最大开关频率启动，然后逐渐降低，直到控制环路接管。在轻载条件下，HR1002A会进入受控的突发模式，以最小化功耗并精确调节输出。完整的保护功能包括带外部锁存关断的两级过流保护（OCP）、自动恢复、欠压启动和欠压锁定、电容模式保护（CMP）以及过温保护（OTP）。 HR1002A所需的外部元件极少，采用SOIC16 - 15封装。

商品特性

带可配置延迟的过流保护（OCP），增强浪涌性能
自适应死区时间调整（ADTA）
电容模式保护（CMP）
50%占空比、可变频率控制，适用于谐振半桥转换器
集成自举二极管的600V高端栅极驱动器、高精度振荡器和高dV/dt抗扰度
最高工作频率可达600kHz
两级过流保护（OCP）：频率偏移和带可配置持续时间的锁存关断
用于轻松实现保护的锁存禁用输入
通过BO实现远程开/关控制和欠压保护
轻载条件下可配置的突发模式操作
用于单调输出电压上升的非线性软启动
采用SOIC16 - 15封装

应用领域

液晶和等离子电视
台式电脑和服务器
电信开关电源
交流/直流适配器、开放式开关电源
电动工具
视频游戏机
电子照明镇流器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	13V~15.5V
	开关频率	600kHz
	耗散功率(Pd)	1.56W

	属性	参数值
	最大占空比	50%
	晶体管耐压	600V
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
	工作温度	-40℃~+125℃@(Tj)
