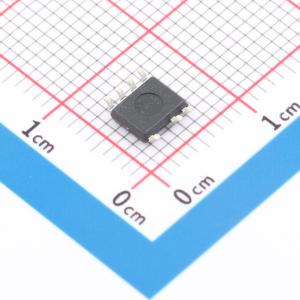

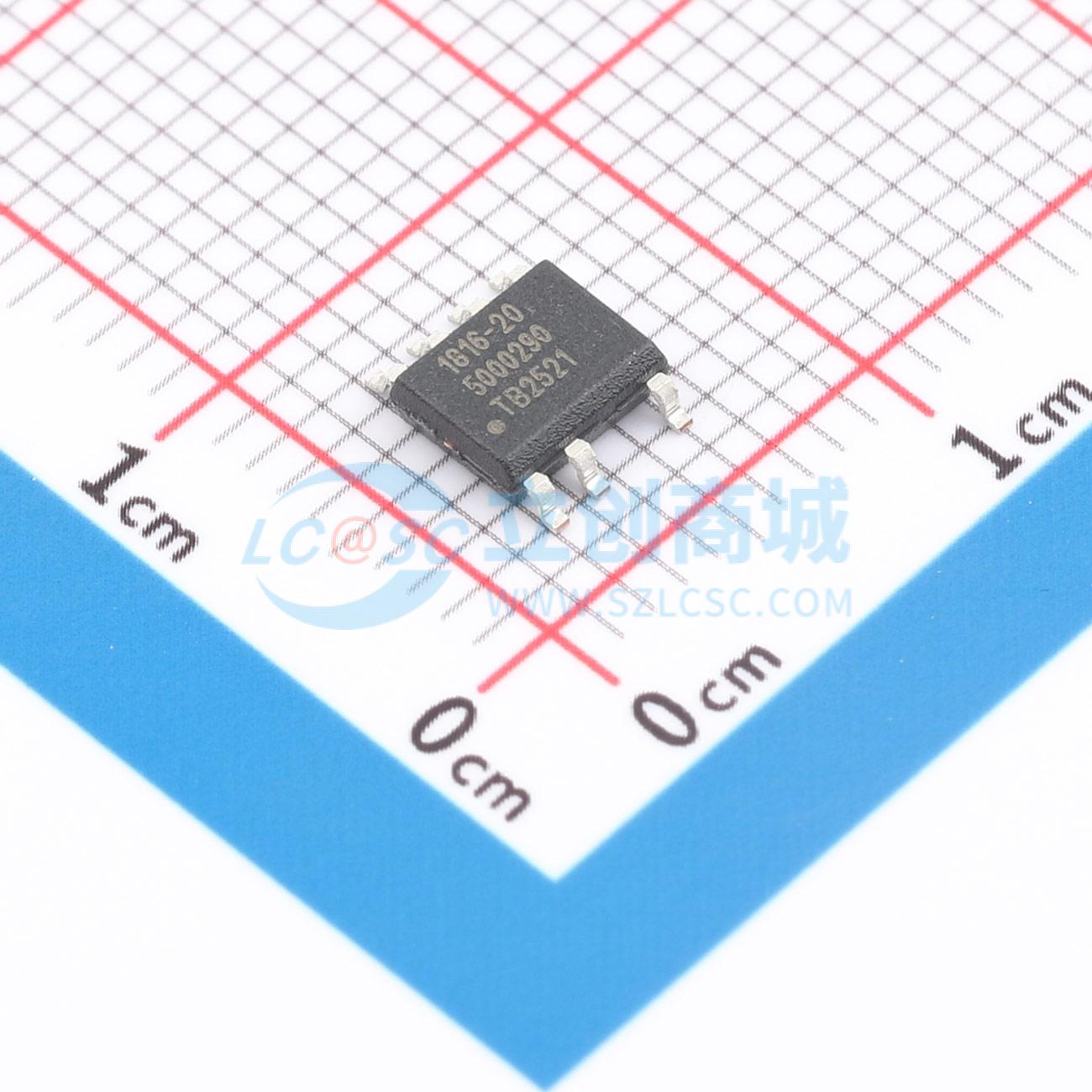

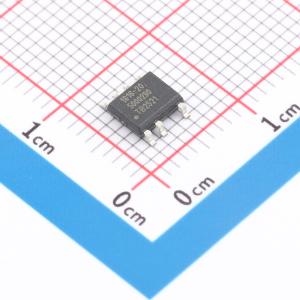

IW1816-20-SO7
800V 4V~16V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高性能AC/DC电源控制设备，使用数字控制技术构建峰值电流模式PWM反激式电源。该设备包括一个内部功率BJT，以准谐振模式运行，可提供高效率以及许多关键的内置保护功能，同时最大限度地减少外部元件数量，简化EMI设计，并降低总材料成本。无需二次反馈电路即可实现出色的线路和负载调节。无需环路补偿组件，同时在所有工作条件下保持稳定性
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- IW1816-20-SO7
- 商品编号
- C3093791
- 商品封装
- SO-7IC
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 4V~16V | |
| 开关频率 | 64kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 5W | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 800V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 轻载高效模式；EMI优化(抖频模式)；准谐振/谷底开通；消除音频噪音；过热保护(OTP)；短路保护(SCP)；欠压锁定；过压保护(OVP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | QR；DCM | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
iW1816是一款高性能AC/DC电源控制器件，采用数字控制技术构建峰值电流模式PWM反激式电源。该器件集成了内部功率BJT，工作于准谐振模式，在提供高效率的同时，还具备多项关键的内置保护功能，同时最大限度地减少了外部元件数量、简化了EMI设计并降低了总物料成本。iW1816无需次级反馈电路即可实现优异的线路和负载调整率。它同时消除了对环路补偿元件的需求，并在所有工作条件下保持稳定性。逐脉冲波形分析使得环路响应速度远快于传统解决方案，从而改善了一次性和重复性负载瞬变下的动态负载响应。内置的功率限制功能可在通用离线应用中实现优化的变压器设计，并支持宽输入电压范围。该技术确保采用iW1816构建的电源能够实现最高的平均效率、最低的待机功耗，并在宽范围输出电压（5V、12V及以上）和容性负载（从330μF至6000μF）下实现快速平稳的启动。
商品特性
- PrimAccurate™一次侧反馈技术，无需光耦隔离器，简化设计
- 内部集成800V双极结型晶体管
- 自适应控制的软启动，支持宽范围输出电压（5V、12V及以上）和高达6000μF的容性负载，实现快速平稳启动
- 64kHz PWM开关频率
- 在230VAC输入下，典型应用电路的空载功耗<30mW
- 针对一次性和重复性负载瞬变，具备快速的动态负载响应
- 自适应多模式PWM/PFM控制，提升效率
应用领域
- 智能电表
- 电机控制
- 家电
- 网络设备
- 工业应用
