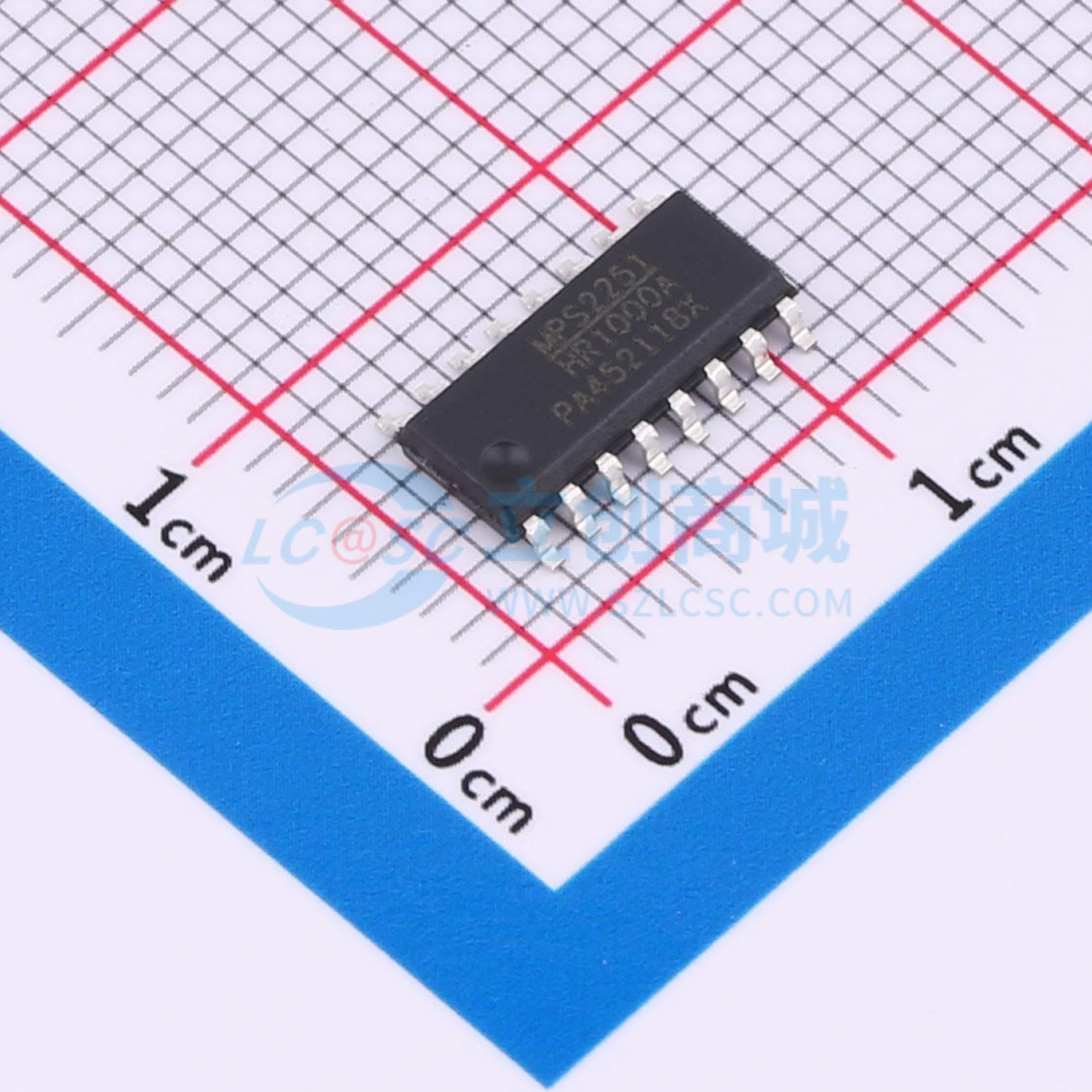

温馨提醒：图片仅供参考，商品以实物为准

HR1000AGS-Z

600V 13V~15.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HR1000A是一款专门为谐振半桥拓扑设计的控制器。它提供两个驱动信号通道，以50%的占空比输出互补信号。两个互补栅极信号之间350ns的内部固定死区时间，可确保瞬态期间的零电压开关，并支持高频操作。集成的自举二极管简化了高端开关的外部驱动电路。它能够承受高达600V的电压，并具备抗高dV/dt噪声的能力。通过调制开关频率来调节拓扑输出电压。可编程振荡器可以设置最大和最小开关频率。该IC以编程设定的最大开关频率启动，然后逐渐降低频率，直到控制环路接管，以防止过大的浪涌电流。在轻载情况下，该IC可强制进入受控的间歇模式运行，以最小化功耗并加强输出调节。保护功能（包括锁存关断、自动恢复、欠压保护和过温保护）提高了转换器设计的安全性，且不会增加额外的电路复杂性。该IC为高端和低端栅极驱动器均提供1.5A/2A的源/灌电流能力。HR1000A采用SO - 16封装。
品牌名称: MPS(芯源)
商品型号: HR1000AGS-Z
商品编号: C3093872
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

HR1000A是一款专门为谐振半桥拓扑设计的控制器。它提供两个驱动信号通道，以50%的占空比输出互补信号。两个互补栅极信号之间350ns的内部固定死区时间，可确保瞬态期间的零电压开关，并支持高频操作。集成的自举二极管简化了高端开关的外部驱动电路。它能够承受高达600V的电压，并具备抗高dV/dt噪声的能力。通过调制开关频率来调节拓扑输出电压。可编程振荡器可以设置最大和最小开关频率。该IC以编程设定的最大开关频率启动，然后逐渐降低频率，直到控制环路接管，以防止过大的浪涌电流。在轻载情况下，该IC可强制进入受控的间歇模式运行，以最小化功耗并加强输出调节。保护功能（包括锁存关断、自动恢复、欠压保护和过温保护）提高了转换器设计的安全性，且不会增加额外的电路复杂性。该IC为高端和低端栅极驱动器均提供1.5A/2A的源/灌电流能力。 HR1000A采用SO - 16封装。

商品特性

适用于谐振半桥转换器的50%占空比、可变频率控制
集成自举二极管且抗高dV/dt噪声的600V高端栅极驱动器
高端和低端栅极驱动器均具备1.5A/2A的源/灌电流能力
高精度振荡器
最高可在600kHz频率下运行
两级过流保护：频率偏移和可编程持续时间的锁存关断
通过BO引脚实现远程开/关控制和欠压保护
用于轻松实现保护功能的锁存禁用输入
可与PFC控制器接口
轻载时可编程间歇模式运行
用于单调输出电压上升的非线性软启动
SO - 16封装

应用领域

LCD和PDP电视
台式电脑和服务器电信开关电源
交流 - 直流适配器、开放式开关电源
视频游戏机
电子照明镇流器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	13V~15.5V
	开关频率	600kHz
	耗散功率(Pd)	1.56W

	属性	参数值
	最大占空比	50%
	晶体管耐压	600V
	拓扑结构	半桥式
	特性	过热保护(OTP)；过压保护(OVP)
	工作温度	-40℃~+125℃@(Tj)
