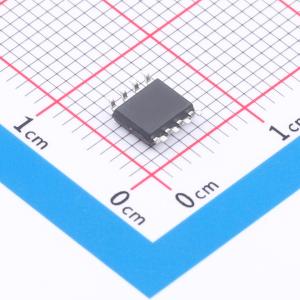

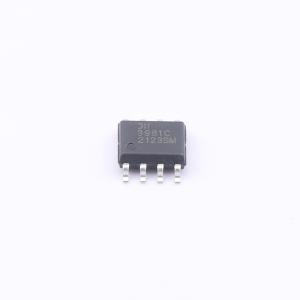

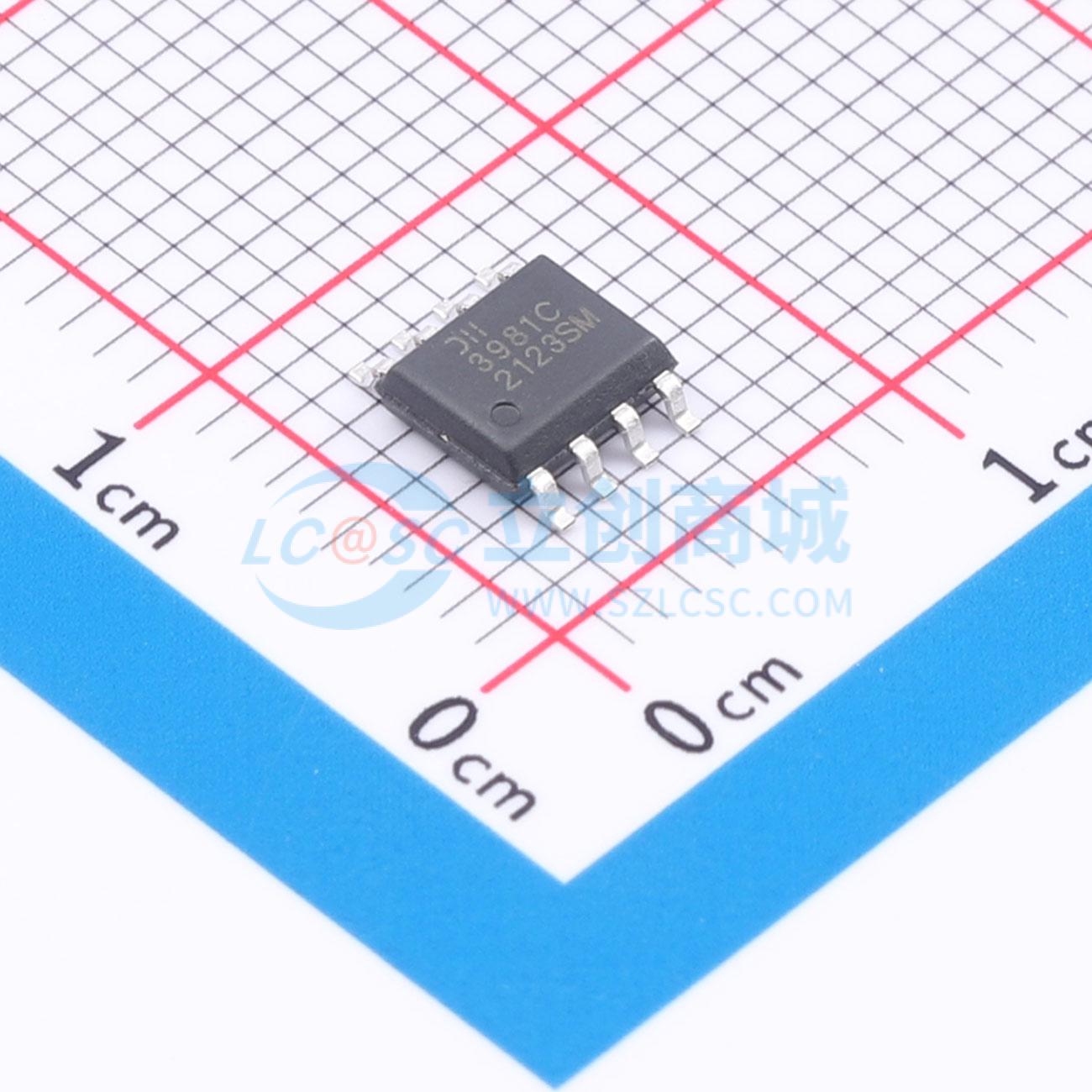

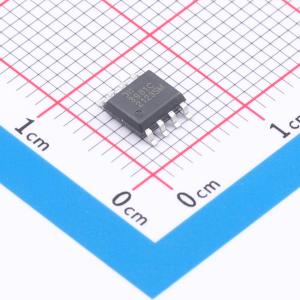

温馨提醒：图片仅供参考，商品以实物为准

AP3981CS-13

650V 10V~28V

描述: AP3981C是一款高性能电源开关，集成了初级侧调节控制器和N沟道功率MOSFET。它可用于电池充电器和适配器应用，无需光耦合器和次级控制电路即可实现精确的恒压（CV）和恒流（CC）。AP3981C工作在脉冲频率调制（PFM）模式和峰值电流幅度调制（AM）模式，以在整个功率范围内形成精细的频率调节曲线。因此，AP3981C可实现高平均效率并改善可听噪声。AP3981C无需额外电路即可提供全面的保护功能。它具备VCC过压保护、输出过压保护、输出欠压保护、输出短路保护、逐周期电流限制、开环保护和内部过温保护等。AP3981C采用SO - 8封装。
品牌名称: DIODES(美台)
商品型号: AP3981CS-13
商品编号: C3093879
商品封装: SO-8
包装方式: 编带
商品毛重: 0.179148克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+85℃@(Ta)
	工作模式	DCM
	反馈方式	原边反馈

商品概述

AP3981C是一款高性能电源开关，集成了初级侧调节控制器和N沟道功率MOSFET。它可用于电池充电器和适配器应用，无需光耦合器和次级控制电路即可实现精确的恒压（CV）和恒流（CC）。 AP3981C工作在脉冲频率调制（PFM）模式和峰值电流幅度调制（AM）模式，以在整个功率范围内形成精细的频率调节曲线。因此，AP3981C可实现高平均效率并改善可听噪声。 AP3981C无需额外电路即可提供全面的保护功能。它具备VCC过压保护、输出过压保护、输出欠压保护、输出短路保护、逐周期电流限制、开环保护和内部过温保护等。 AP3981C采用SO - 8封装。

商品特性

初级侧控制，无需光耦合器
内置650V功率MOSFET
75mW空载输入功率
不连续导通模式（DCM）下的反激式拓扑
恒流（CC）的外部可调线损补偿
固定的内部线缆补偿
多段AM/PFM控制模式，改善音频噪声和效率
频率抖动，改善系统电磁干扰（EMI）
容性负载启动能力
谷底导通，实现更高效率和更好的EMI性能
多重保护：
- 次级侧过压保护（SOVP）
- 次级侧欠压保护（SUVP）
- 输出短路保护（SCP）
- 通过初级峰值电流限制实现变压器饱和保护（TSP）
- 内部过温保护（OTP）
SO - 8封装
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

路由器
机顶盒（STB）电源
网络适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~28V
	开关频率	-
	晶体管耐压	650V
