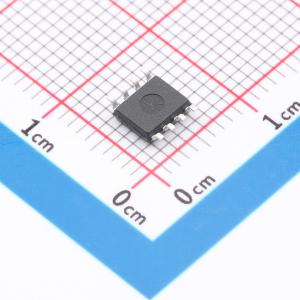

温馨提醒：图片仅供参考，商品以实物为准
BD7691FJ-E2
10V~26V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD7691FJ-E2
- 商品编号
- C3093751
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.178克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 10V~26V | |
| 开关频率 | 220kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 升压式 | |
| 功能特性 | 过流保护(OCP)；欠压保护(UVP)；欠压锁定；过压保护(OVP)；短路保护(SCP) | |
| 工作温度 | -40℃~+105℃ | |
| 工作模式 | CRM | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
BD7691FJ 是一款用于 AC/DC 电源的功率因数校正器，适用于所有需要改善功率因数的产品。该 PFC 采用边界传导模式（BCM），通过零电流检测（ZCD）可降低开关损耗和噪声。ZCD 通过电阻检测，无需辅助绕组。
商品特性
- 边界传导模式
- 低功耗
- VCC 欠压锁定（UVLO）
- 零电流检测的电阻检测
- 通过零电流检测降低开关损耗和噪声
- 通过最大频率控制提高效率
- 通过 VS 引脚实现动态和静态过压保护（OVP）
- 高精度过流检测（±4%）
- 误差放大器输入短路保护
- 通过钳位器实现稳定的 MOSFET 栅极驱动
- 通过 OVP 引脚实现保护功能
应用领域
- AC 适配器
- 电视
- 照明设备
- 冰箱
