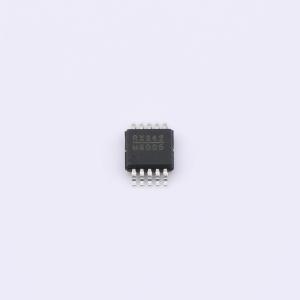

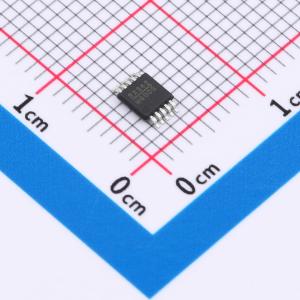

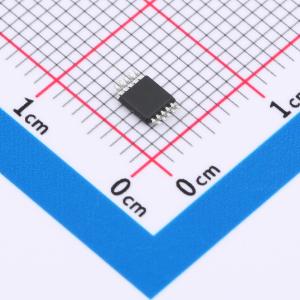

温馨提醒：图片仅供参考，商品以实物为准
MP6005GK-Z
具备原边和副边调节功能的高效反激/正激控制器
SMT扩展库PCB免费打样
- 描述
- MP6005是一款高功率、高效率的反激式和正激式控制器。它专为低成本、小尺寸的隔离式解决方案而设计，在反激式应用中采用初级侧调节（PSR），在有源钳位正激式应用中采用高效率的次级侧调节（SSR）。MP6005也可用于反激式拓扑的次级侧调节
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6005GK-Z
- 商品编号
- C3093755
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8V~80V | |
| 开关频率 | 250kHz | |
| 最大占空比 | 70% | |
| 晶体管耐压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式；正激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 工作模式 | CCM；DCM | |
| 反馈方式 | 原边反馈；副边反馈 |
商品概述
MP6005是一款高功率、高效率的反激式和正激式控制器。它专为低成本、小尺寸的隔离式解决方案而设计，在反激式应用中采用初级侧调节（PSR），在有源钳位正激式应用中采用高效率的次级侧调节（SSR）。MP6005也可用于反激式拓扑的次级侧调节。 在PSR模式下，MP6005通过感应初级侧的第三绕组波形来调节输出，从而省去了SSR应用中的光耦合器和TL431反馈电路。连续导通模式（CCM）在重载条件下可实现高效率，而输出二极管补偿功能即使在初级侧调节时也能支持良好的输出调节。在SSR模式下，同步驱动器为有源钳位正激式拓扑提供高效率。 MP6005集成了一个2A栅极驱动器、频率抖动、过载保护（OLP）和过压保护（OVP）。 MP6005采用MSOP10封装。
商品特性
- 无需光耦合器反馈的初级侧调节反激式
- 同步栅极驱动器（SYNC）为有源钳位正激式拓扑提供高效率
- 8V至80V宽输入电压范围
- 内部电路电源与16V外部电源兼容
- 2A栅极驱动器和0.8A同步驱动器
- 160mV开关电流检测（CS）限制
- 初级侧调节（PSR）模式下的输出二极管补偿
- 250kHz固定开关频率
- 打嗝保护、过载保护（OLP）、短路保护（SCP）、过压保护（OVP）和热关断
- 频率抖动以降低电磁干扰（EMI）
- 采用MSOP10封装
应用领域
- 安防摄像机
- 可视电话
- 无线接入点（WAP）
- 销售点（POS）系统
- 以太网供电（PoE）系统
- 工业隔离电源
