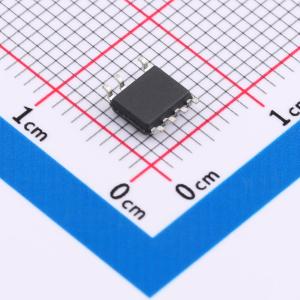

HFC0500GS-Z

具有超低空载功耗的固定频率反激式控制器

SMT扩展库PCB免费打样

描述: HFC0500是一款具有内部斜率补偿的固定频率电流模式控制器，专为中功率离线反激式开关电源设计。它是一款绿色模式的高效控制器。在轻负载情况下，该控制器会锁定峰值电流，并将开关频率降低至25kHz，以实现出色的轻载效率
品牌名称: MPS(芯源)
商品型号: HFC0500GS-Z
商品编号: C3093763
商品封装: SOIC-7
包装方式: 编带
商品毛重: 0.114克(g)

商品参数

商品概述

HFC0500是一款具备内部斜率补偿功能的固定频率电流模式控制器，专为中功率离线反激式开关电源设计。HFC0500是一款绿色模式的高效控制器。在轻载情况下，该控制器会锁定峰值电流，并将开关频率降至25kHz，以实现出色的轻载效率。在极轻载情况下，控制器会进入间歇模式，以实现极低的待机功耗。 HFC0500具备频率抖动功能，有助于消散传导噪声产生的能量。 HFC0500采用过功率补偿功能，以缩小低输入电压和高输入电压下过功率保护点的差异。 HFC0500还具备X电容放电功能，在输入电源断开时对X电容进行放电，有助于降低空载功耗。 HFC0500具备多种保护功能，包括热关断（TSD）、VCC欠压锁定（UVLO）、过载保护（OLP）、过压保护（OVP）和欠压保护。 HFC0500采用SOIC8 - 7A封装。

商品特性

带内部斜率补偿的固定频率电流模式控制
轻载时频率折返至25kHz
间歇模式实现低待机功耗，符合EuP Lot 6标准
频率抖动以降低EMI特性
X电容放电功能
可调过功率补偿
内部高压电流源
带迟滞的VCC欠压锁定（UVLO）
高压欠压保护
带可编程延迟的过载保护
热关断（带迟滞自动重启）
TIMER引脚外部过压保护（OVP）和过温保护（OTP）锁存关断
Vcc过压保护锁存关断
短路保护
可编程软启动

应用领域

大小家电的AC/DC电源
笔记本电脑、平板电脑和智能手机的AC/DC适配器
离线电池充电器
LCD电视和显示器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9V~24V
	开关频率	25kHz
	耗散功率(Pd)	1.3W

	属性	参数值
	最大占空比	50%
	晶体管耐压	790V
	拓扑结构	反激式
	特性	过热保护(OTP)；过压保护(OVP)
	工作温度	-40℃~+125℃@(Tj)
