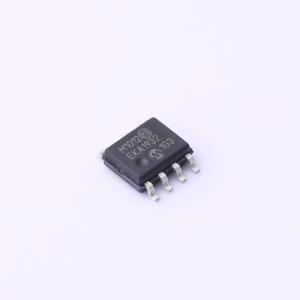

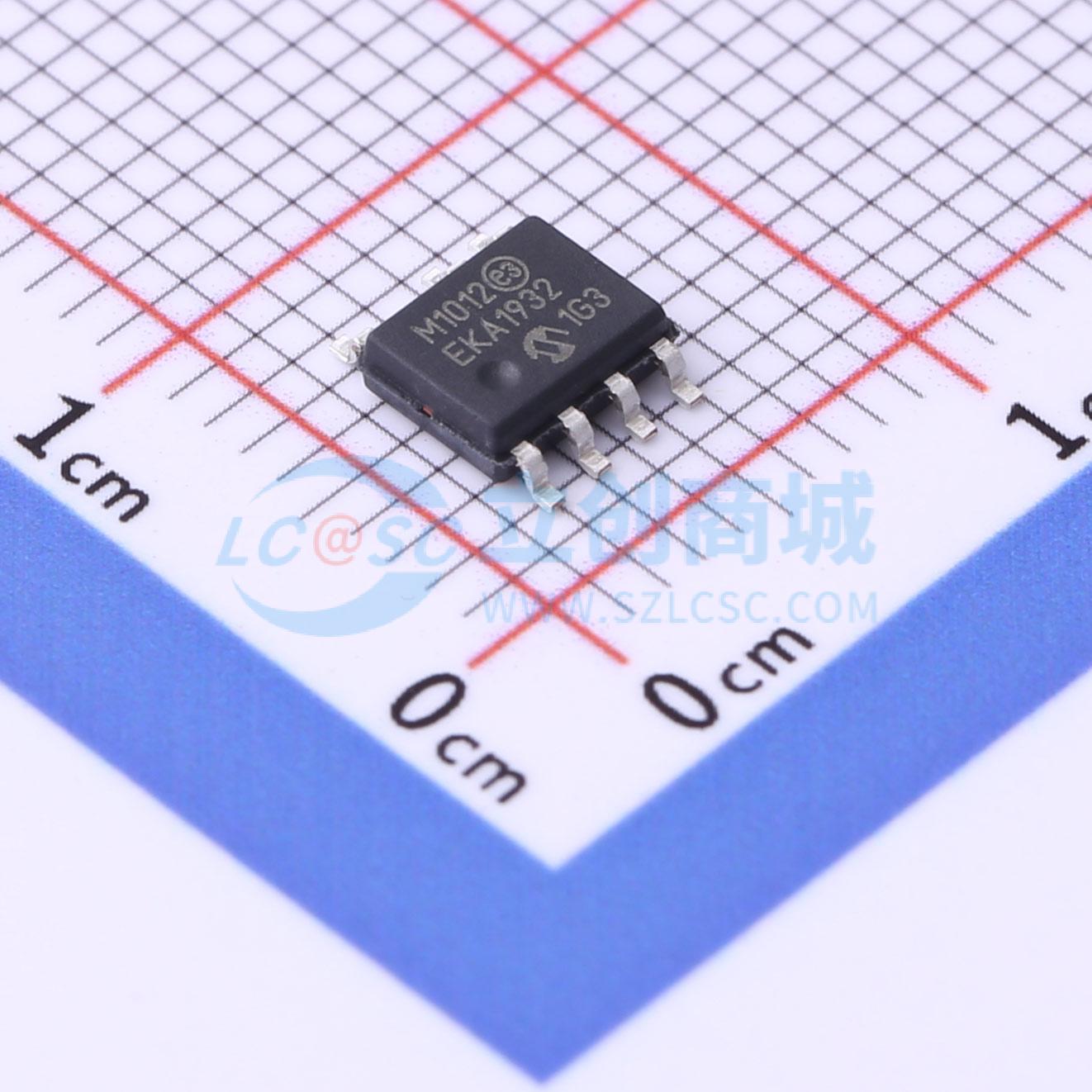

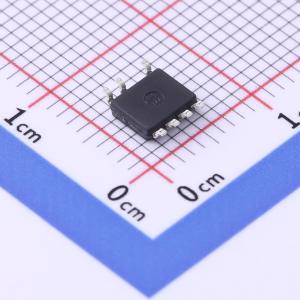

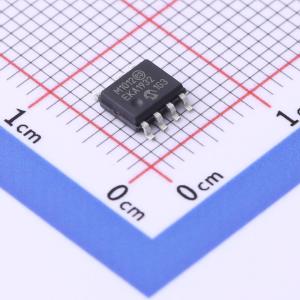

MCP1012-V/EKA
700V 120V~240V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP1012用作初级侧启动IC，用于启动与次级侧控制器配合工作的离线开关模式电源转换器。MCP1012不对电源转换器进行线性调节。次级侧控制器（数字和/或模拟）采用先进的自适应控制方案进行精确线性调节，以提高性能和效率。电源转换器以反激式转换器为例。MCP1012的主要功能包括：- 使用内部开环峰值电流模式电流调节器启动反激式转换器- 通过光耦合器或脉冲变压器接收来自次级侧控制器的PWM命令- 提供欠压锁定（UVLO）和过压锁定（OVLO）保护- 在其内部电流调节器控制或次级侧控制器控制下进行逐周期峰值电流限制- 过温保护
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP1012-V/EKA
- 商品编号
- C3093748
- 商品封装
- SOIC-7
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 120V~240V | |
| 开关频率 | 940Hz | |
| 晶体管耐压 | 700V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+105℃@(Ta) | |
| 反馈方式 | 副边反馈 |
商品概述
MCP1012用作初级侧启动IC，用于启动与次级侧控制器配合工作的离线开关模式电源转换器。MCP1012不对电源转换器进行线性调节。次级侧控制器（数字和/或模拟）采用先进的自适应控制方案进行精确线性调节，以提高性能和效率。 电源转换器以反激式转换器为例。 MCP1012的主要功能包括：
- 使用内部开环峰值电流模式电流调节器启动反激式转换器
- 通过光耦合器或脉冲变压器接收来自次级侧控制器的PWM命令
- 提供欠压锁定（UVLO）和过压锁定（OVLO）保护
- 在其内部电流调节器控制或次级侧控制器控制下进行逐周期峰值电流限制
- 过温保护
商品特性
- 高压启动（额定500V/700V）
- 外部元件少
- 用于启动的内部开环峰值电流模式（PCM）电流调节器
- 电流调节器恒定关断时间21 µs
- 可编程低频振荡器（LFO）周期
- 逐周期电流限制
- 防止连续导通模式（CCM）运行
- 能够通过隔离器（光耦合器或脉冲变压器）接收来自次级侧控制器的外部PWM命令
- 欠压锁定（UVLO）和过压锁定（OVLO）保护
- 睡眠和唤醒命令
- 低睡眠功耗：<15 mW
- 强大的栅极驱动器，能够在65 kHz下驱动2.2 nF负载
- 过温保护（热关断）
- 封装：7引脚SOIC
- 环保，符合欧盟RoHS标准，无铅
应用领域
- 120 - 240 VAC交直流应用
- 高达500 VDC的高输入电压应用
- 需要电气隔离的直流-直流转换
- 离线开关模式电源（SMPS）应用，例如：
- 上电复位（POR）电压源
- 电池充电电流源
- 用于配电的隔离大容量储能
