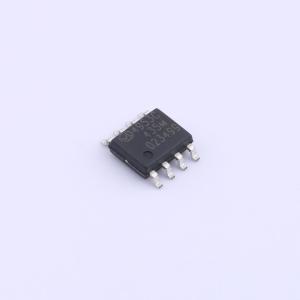

温馨提醒：图片仅供参考，商品以实物为准
NP4953CSR-G
P沟道 耐压:30V 电流:5.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NP4953C采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP4953CSR-G
- 商品编号
- C3007982
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.5A | |
| 导通电阻(RDS(on)) | 65mΩ@10V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 14nC@10V | |
| 输入电容(Ciss) | 700pF | |
| 反向传输电容(Crss) | 70pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 120pF |
商品概述
NP9926A采用先进的沟槽技术和设计，在低栅极电荷的情况下，能提供出色的漏源导通电阻（RDS(ON)），可用于多种应用场景。
商品特性
- 漏源电压（VDS） = 20 V，漏极电流（ID） = 6.5 A
- 当栅源电压（VGS） = 2.5 V时，RDS(ON)（典型值） = 19 mΩ
- 当栅源电压（VGS） = 4.5 V时，RDS(ON)（典型值） = 14 mΩ
- 高密度单元设计，实现超低导通电阻
- 具备完整的雪崩电压和电流特性
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
