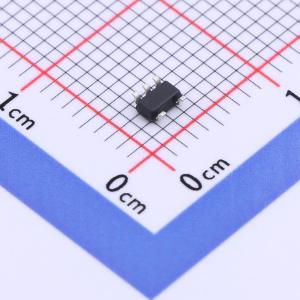

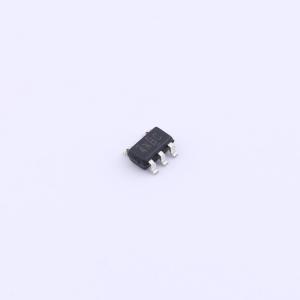

温馨提醒：图片仅供参考，商品以实物为准
LN1234B122MR-G
300mA 高速低压差 CMOS 电压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LN1234 系列是使用CMOS 技术开发的高速、低压差，高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、短路保护电路。
- 品牌名称
- natlinear(南麟)
- 商品型号
- LN1234B122MR-G
- 商品编号
- C3008002
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5V | |
| 输出电压 | 1.2V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 60dB@(10kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 450mV@(100mA) | |
| 静态电流(Iq) | 50uA | |
| 特性 | 过流保护；短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LN1234 系列是使用CMOS 技术开发的高速、低压差，高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、短路保护电路。
商品特性
- 可选择输出电压：可以在 0.85~1.8V 的范围内选择，步进为 0.05V
- 输出电压精度：精度可达 ±2.0% (1.5V 以下为±30mV)
- 输入输出压差低：典型值 300mV (输出为 1.5V 的产品, Iout = 100mA 时)
- 高纹波抑制比：60dB (10kHz)
- 消耗电流少：典型值 50μA
- 最大输出电流：输出 300mA（VIN ≥ 2.5V）
- 待机电流：小于 0.1μA
- 内置保护：内置过流保护和短路保护电路
- 采用小型封装
应用领域
- 移动电话
- 无绳电话
- 照相机、视频录制设备
- 便携式游戏机
- 便携式 AV 设备基准电压源
