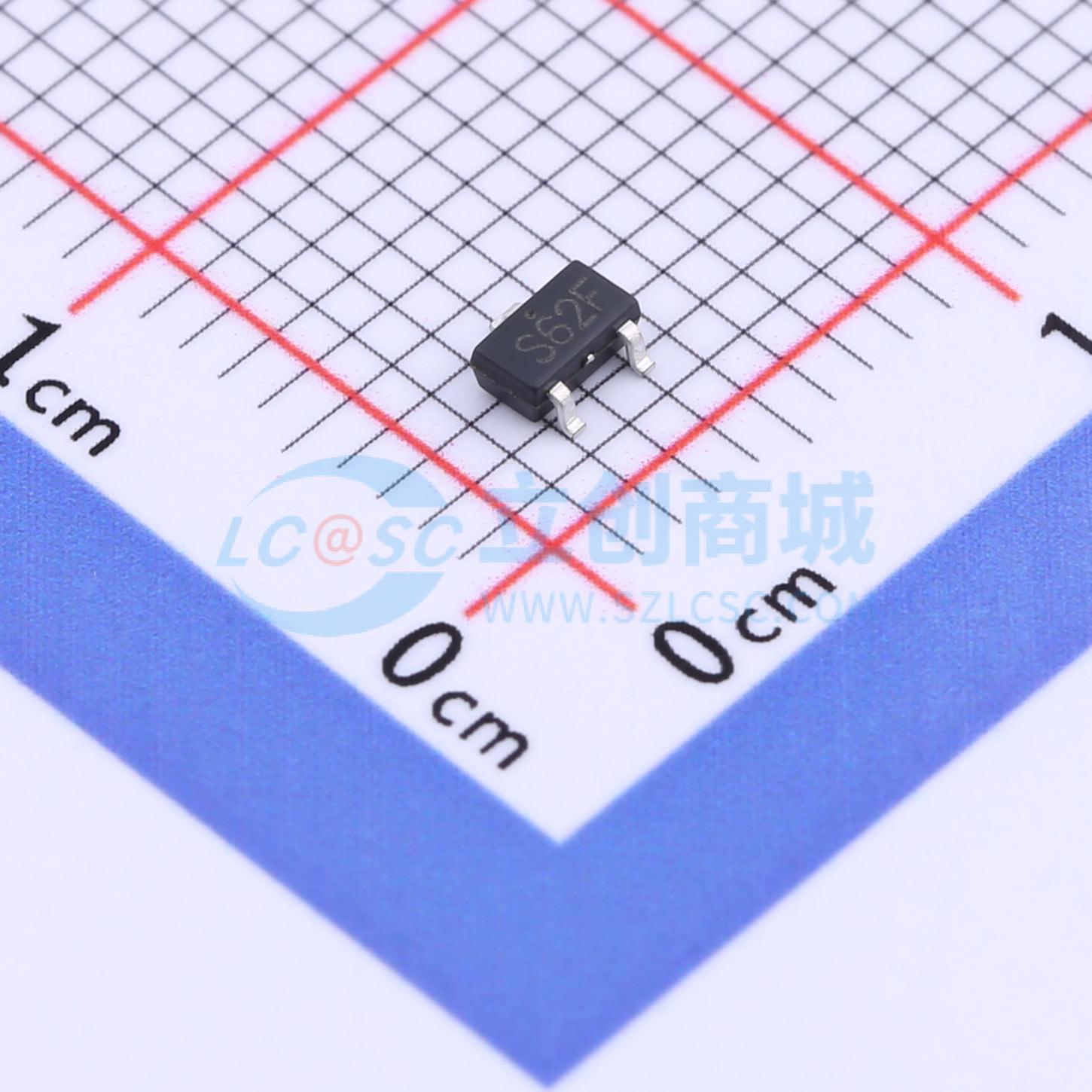

温馨提醒：图片仅供参考，商品以实物为准

LN1130P332MR-G

低压差高纹波抑制CMOS电压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LN1130 系列是使用CMOS 技术开发的高纹波抑制，低压差，高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、温度保护电路。
品牌名称: natlinear(南麟)
商品型号: LN1130P332MR-G
商品编号: C3008027
商品封装: SOT-23-3L
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

LN1130 系列是使用CMOS 技术开发的高纹波抑制，低压差，高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、温度保护电路。此外，因采用SOT89-3L, SOT23-3L 小型封装，故可高密度安装。

商品特性

可选择输出电压：可以在1.5~5.5V 的范围内选择，并以0.1V 为单位进级
输出电压精度高：精度可达±2.0%（客户要求）
输入输出压差低：典型值250mV (输出为3.0V 的产品, Iout =100mA 时)
工作时消耗电流少：典型值60μA
输出电流大：可输出300mA （VIN ≥ VOUT +1V）
内置电源开/关控制电路：能够延长电池的使用寿命
高纹波抑制率：典型值55dB (1.0kHz 时)
采用小型封装
内置保护

应用领域

DVD 驱动器，CD-ROM 驱动器稳压电源
使用电池供电的设备的稳压电源
通信设备的稳压电源
笔记本电脑用的稳压电源

数据手册PDF

放大查看下载PDF

优惠活动

7.2折起

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	7V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	55dB@(1kHz)

	属性	参数值
	压差	340mV@(100mA)
	静态电流(Iq)	80uA
	特性	过热保护；过流保护
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
