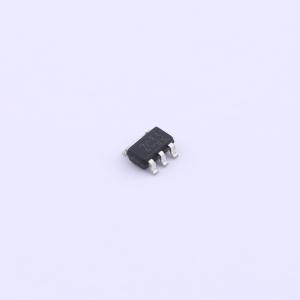

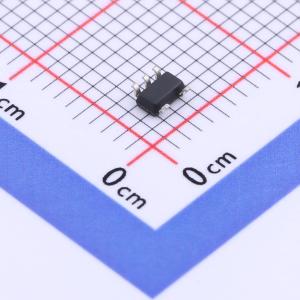

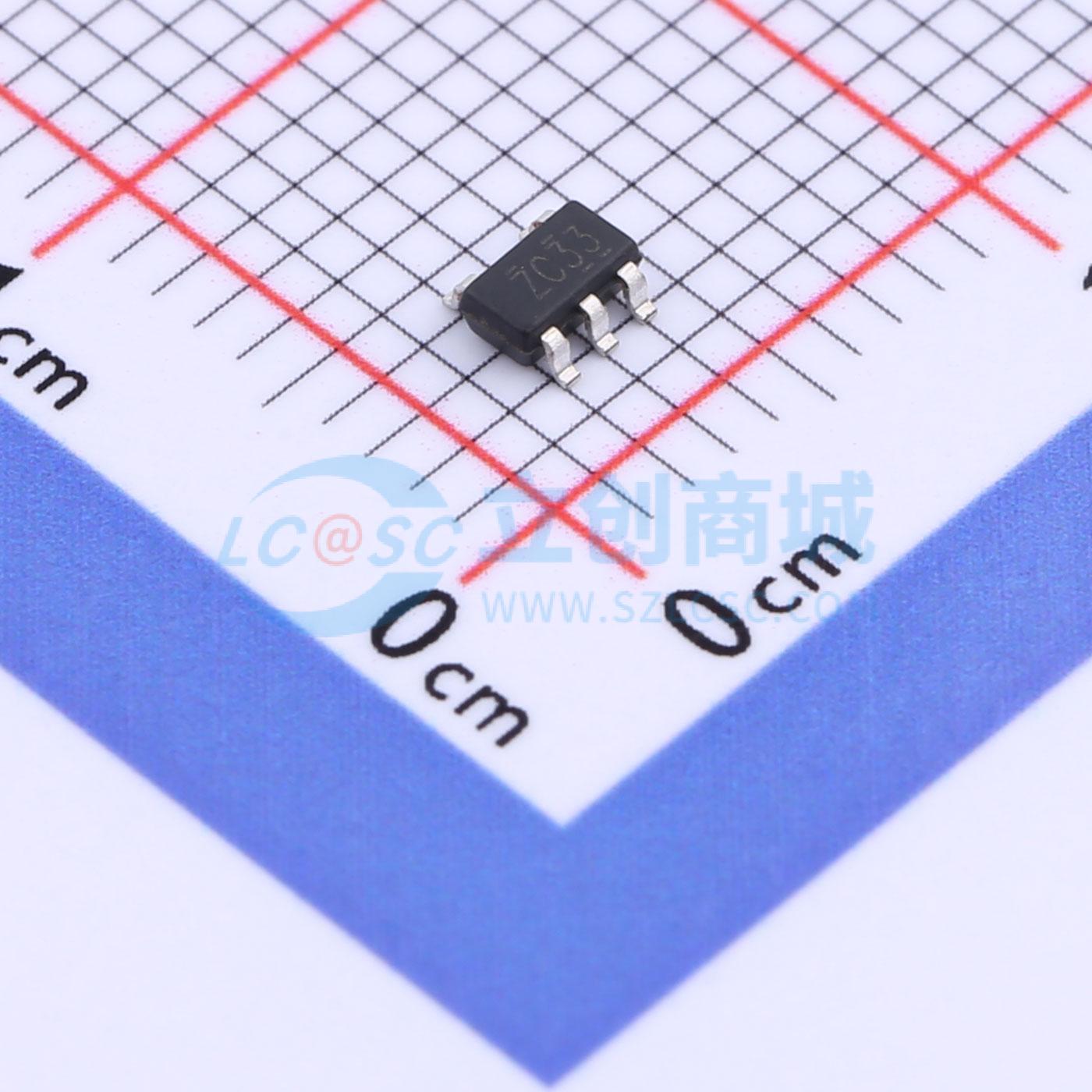

LN2119B123MR-G
固定频率高效率升压DC-DC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LN2119系列是一款固定频率、高效率的升压DC/DC控制器,主要用于OLED驱动。输入电压范围为2.7V至5.5V,输出电压最高可达22V,采用SOT23-5L封装。
- 品牌名称
- natlinear(南麟)
- 商品型号
- LN2119B123MR-G
- 商品编号
- C3008005
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 800kHz~1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LN2119 系列是一款固定频率、高效率的升压DC/DC 控制器，主要用于OLED 驱动。该产品的输出电压最高可以达到22V，锂电池供电时可以输出12V 电压驱动OLED。电路内部集成了一个内阻2 欧姆的大管子，耐压可支持22V，采用SOT23-5L 小型封装，节省了PCB 空间及BOM 成本。
商品特性
- 输入电压 2.7V - 5.5V
- 输出电压 最大可以达到22V
- 振荡频率 1.0MHz±20%
- 效率 88%
- 工作控制模式 PWM 控制的电流模工作模式
- 待机功耗 最大 1.0μA
- 负载电容 10μF，陶瓷电容LX 端电流限制 600mA
应用领域
- 移动电话
- PDA
- 数码相机
