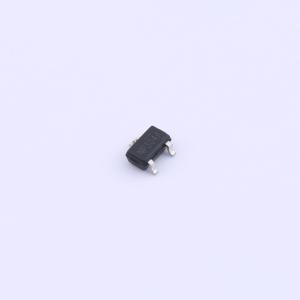

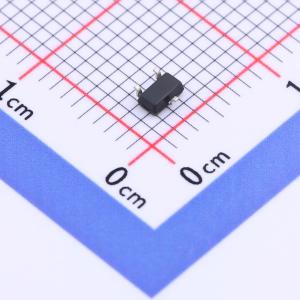

温馨提醒：图片仅供参考，商品以实物为准
NP3404AMR-G
N沟道增强型MOSFET N沟道 耐压:30V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NP3404AMR采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷以及用于超低导通电阻的高密度单元设计。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP3404AMR-G
- 商品编号
- C3008020
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 26mΩ@4.5V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.1nC@10V | |
| 输入电容(Ciss) | 521pF | |
| 反向传输电容(Crss) | 57pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 72pF |
商品概述
AP2302AI采用先进的沟槽技术，可提供出色的导通状态漏源电阻、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30 V, ID = 7 A
- RDS(ON)(典型值) = 16 m Ω \quad @ VGS = 10 V
- RDS(ON)(典型值) = 20 m Ω \quad @ VGS = 4.5 V
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
