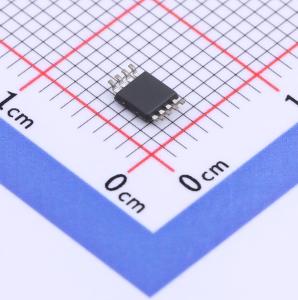

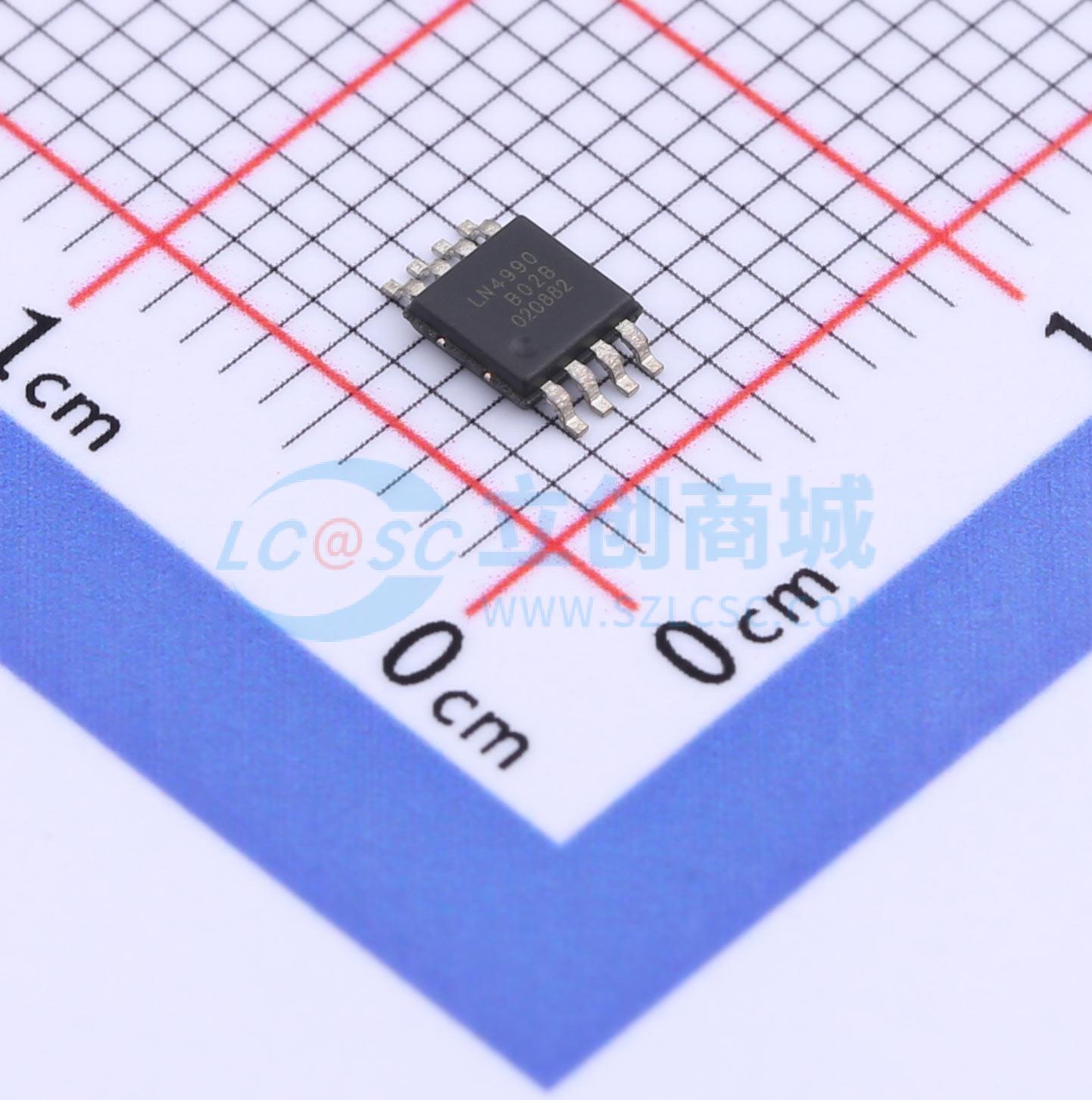

LN4990MM-G
关断逻辑电平选择 2W BTL 音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LN4990是差分输入音频功率放大电路，适用于移动电话和其他内置扬声器的便携式音频设备。它能够为8Ω负载提供1.25W、4Ω负载提供2W功率的稳定输出，5V电源供电的条件下其总谐波失真和噪声不超过1%。LN4990采用桥接负载结构在提供高品质音频功率放大的同时，大大减少了外部元件数，无需外接输出耦合电容和自举电容。
- 品牌名称
- natlinear(南麟)
- 商品型号
- LN4990MM-G
- 商品编号
- C3008004
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 工作电压 | 2.2V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.2% | |
| 静态电流(Iq) | 3mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 62dB |
商品概述
LN4990是差分输入音频功率放大电路，适用于移动电话和其他内置扬声器的便携式音频设备。它能够为8Ω负载提供1.25W、4Ω负载提供2W功率的稳定输出，5V电源供电的条件下其总谐波失真和噪声不超过1%。LN4990采用桥接负载结构在提供高品质音频功率放大的同时，大大减少了外部元件数，无需外接输出耦合电容和自举电容。 LN4990内置待机电路，可以使电路工作在一个低功耗的待机状态。电路工作在待机模式时，待机电流不超过100nA。LN4990内置了杂音消除电路，可以消除芯片启动和关断过程中的咔嗒声或噼噗声。还可以通过外接电阻来调节增益。
商品特性
- 超小型封装：WCSP、MSOP
- 100nA的低功耗关断模式
- 工作电压范围宽：2.2—5.5V
- 上电/断电时无咔嗒声或噼噗声
- 无需输出耦合电容、缓冲网络或自举电容
- 热保护功能
- 内部增益固定，外部增益可调
- 用户可自行选择高电平或者低电平关断
应用领域
- 移动电话
- PDA便携电子设备
