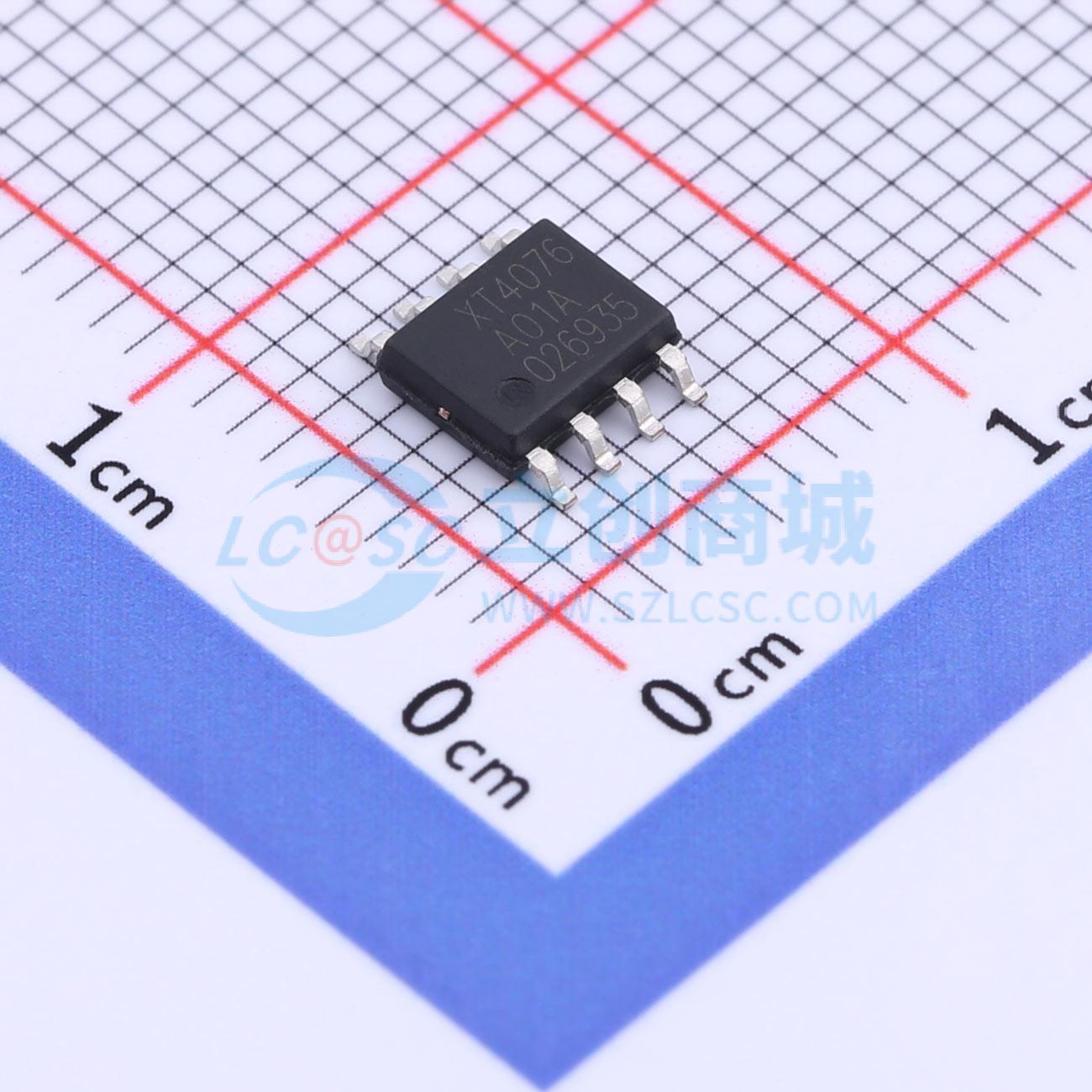

XT4076Y2ASR-G

1A具有USB接口兼容的线性电池管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XT4076是可以对单节可充电锂电池进行恒流/恒压充电的充电器电路。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。XT4076只需要极少的外围元器件，并且符合USB总线技术规范，非常适合于便携式应用的领域。
品牌名称: natlinear(南麟)
商品型号: XT4076Y2ASR-G
商品编号: C3007993
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

XT4076是可以对单节可充电锂电池进行恒流/恒压充电的充电器电路。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。XT4076只需要极少的外围元器件，并且符合USB总线技术规范，非常适合于便携式应用的领域。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充电电压为4.2V，充电电流通过一个外部电阻设置。当输入电压（交流适配器或者USB电源）掉电时，XT4076自动进入低功耗的睡眠模式，此时电池的电流消耗小于3微安。内置防反灌保护电路，当电池电压高于输入电压时，自动关闭内置功率MOSFET。其它功能包括输入电压过低锁存，自动再充电，充电状态/充电结束状态指示等功能。 XT4076采用散热增强型的8管脚小外形封装ESOP8或EMSOP8。

商品特性

可编程使充电电流达1A
不需要外部MOSFET，传感电阻和阻流二极管
小尺寸实现对锂离子电池的完全线性充电管理
恒流/恒压运行和热度调节使得电池管理效力最高，没有热度过高的危险
从USB接口管理单片锂离子电池
预设充电电压为4.2V±1%
充电状态指示标志和充满状态标志
1/10充电电流终止
自动再充电
停止工作时提供25μA电流
2.85V涓流充电阈值电压
软启动限制浪涌电流
输出端具有防反灌保护功能
采用ESOP8的封装形式

应用领域

移动电话
数码相机
MP4播放器
蓝牙应用
电子词典
便携式设备
各种充电器

数据手册PDF

放大查看下载PDF

优惠活动

4.9折

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~6.5V
	最大充电电流	1A
	充电饱和电压	4.2V

	属性	参数值
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	25uA
