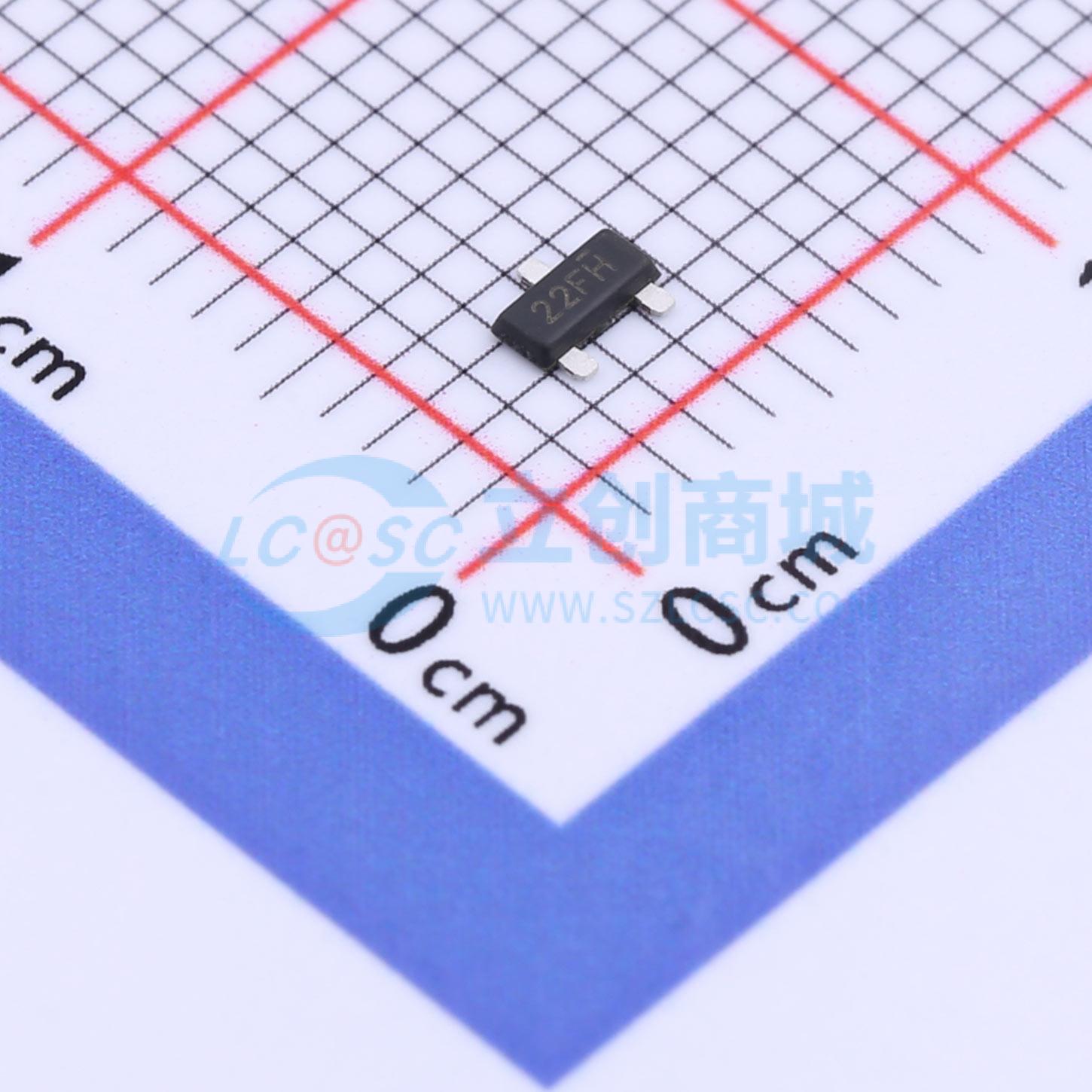

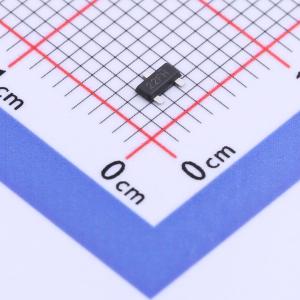

温馨提醒：图片仅供参考，商品以实物为准
NP2302FHR-G
20V N沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NP2302FHR采用先进的沟槽技术，可实现出色的导通电阻RDS(ON)、低栅极电荷和高密单元设计，以达到超低导通电阻。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP2302FHR-G
- 商品编号
- C3007996
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 66mΩ@4.5V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.8nC@4.5V | |
| 输入电容(Ciss) | 145pF | |
| 反向传输电容(Crss) | 22pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 26pF |
商品概述
这款新一代MOSFET旨在最大限度降低导通电阻 RDS(on)，同时保持卓越的开关性能，非常适合高效电源管理应用。
商品特性
- VDS = 20 V,ID = 3 A
- RDS(ON)(典型值) = 45 mΩ @ VGS = 4.5 V
- RDS(ON)(典型值) = 73 mΩ @ VGS = 2.5 V
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
