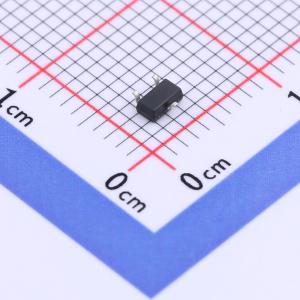

温馨提醒：图片仅供参考，商品以实物为准
NP3411MR-G
P沟道增强型MOSFET P沟道 耐压:30V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NP3411MR采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至1.8V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP3411MR-G
- 商品编号
- C3008000
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 36mΩ@4.5V | |
| 耗散功率(Pd) | 18W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 11.4nC@10V | |
| 输入电容(Ciss) | 1.092nF@15V | |
| 反向传输电容(Crss) | 99pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品概述
NP2300采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷和高密单元设计，以实现超低导通电阻。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS = 20 V，ID = 5 A
- RDS(ON)(典型值) = 32 mΩ @ VGS = 2.5 V
- RDS(ON)(典型值) = 26 mΩ @ VGS = 4.5 V
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
