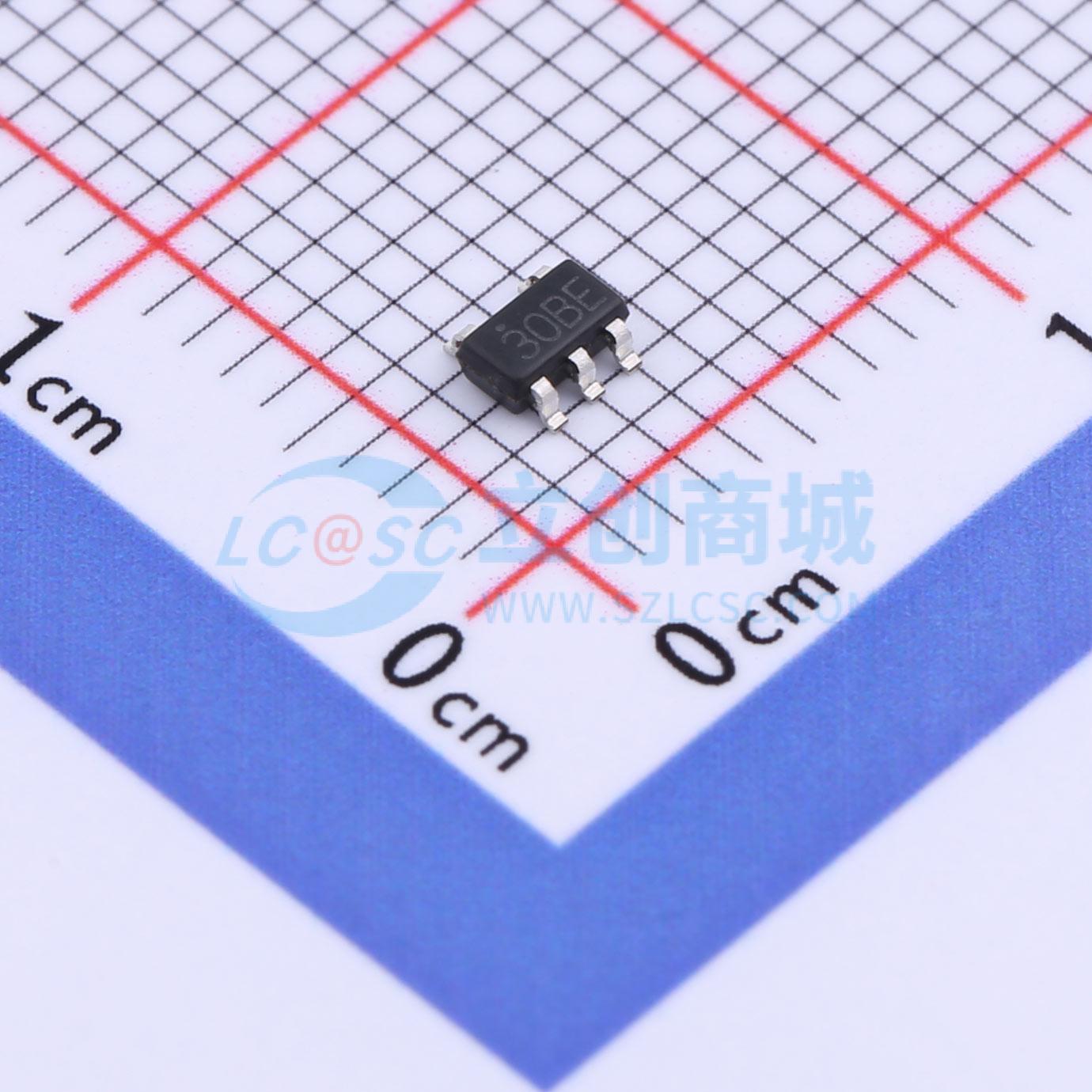

温馨提醒：图片仅供参考，商品以实物为准
LN240600FMR-G
高效PWM/PFM控制降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LN2406是一款由基准电压源、振荡电路、比较器、高效率PWM/PFM控制电路等构成的CMOS降压DC/DC调整器。具有大输出电流、甚小静态电流、低压操作、PWM/PFM自动切换等特点,内置功率MOSFET,适用于移动设备的电源内部使用。
- 品牌名称
- natlinear(南麟)
- 商品型号
- LN240600FMR-G
- 商品编号
- C3007986
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2V~6V | |
| 输出电压 | - | |
| 输出电流 | 800mA | |
| 开关频率 | 1.4MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LN2406是一款由基准电压源、振荡电路、比较器、PWM/PFM控制电路等构成的CMOS降压DC/DC调整器。利用PWM/PFM自动切换控制电路达到可调占空比，具有全输入电压范围（2.0－6V）内的低纹波、高效率和大输出电流等特点。 LN2406内置功率MOSFET，使用过压、过流、过热等诸多保护电路，在超过控制值时会自动断开，以保护芯片。本产品结合了微型封装和低消耗电流等特点，最适合在移动设备的电源内部使用。
商品特性
- 高效率，最大效率可达92%
- 大的输出电流800mA
- 甚小静态电流，典型值200μA
- 甚小输出纹波<±0.4%
- 低压操作，可达100%占空比
- PWM/PFM自动切换，占空比自动可调以保持很大负载范围内的高效率、低纹波
应用领域
- 数码相机、电子记事本、PDA等移动设备用电源
- CD随身听、MD等音响装置电源
- 照相机、视频设备、通信设备的稳压电源
- 微机用电源
