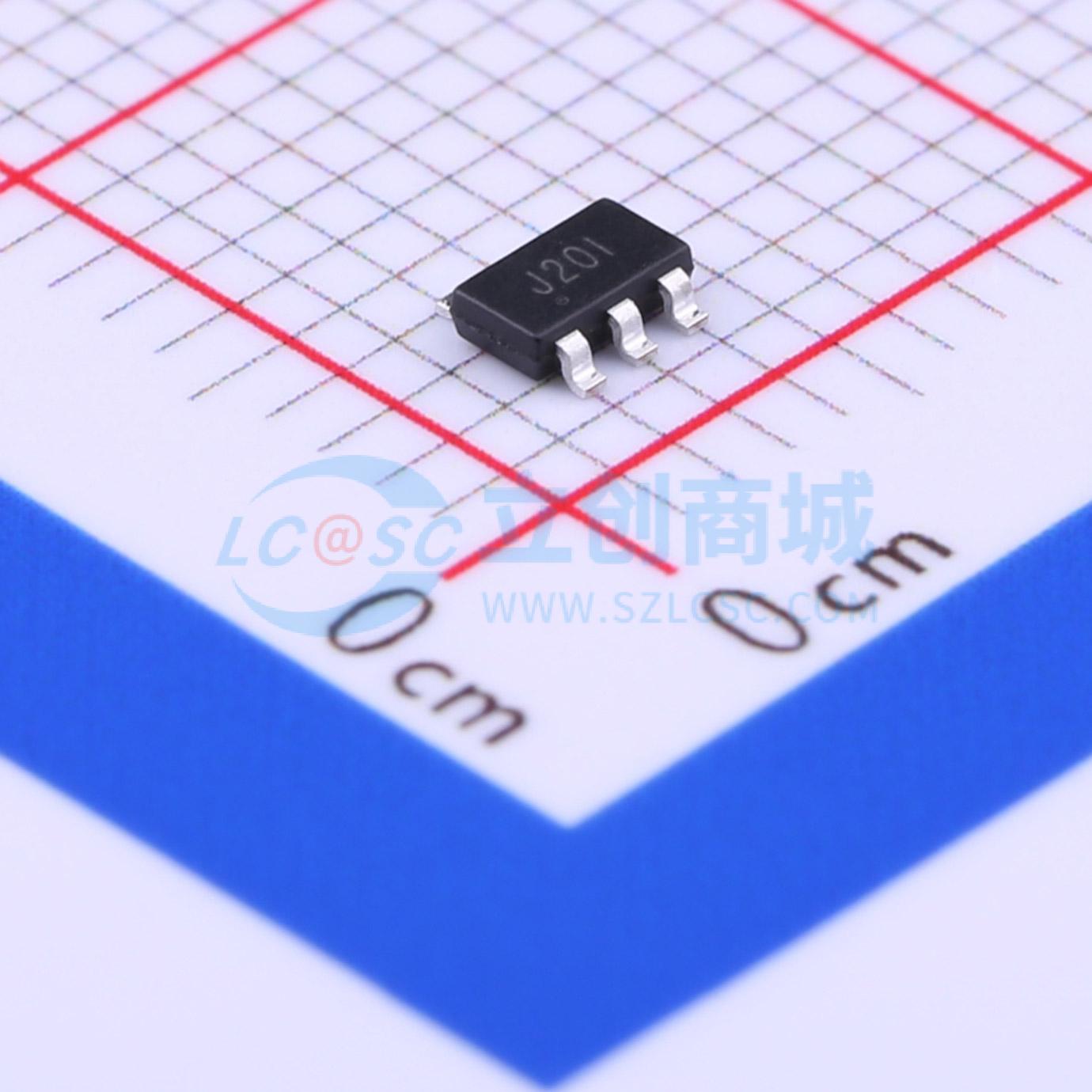

温馨提醒：图片仅供参考，商品以实物为准
JW1120
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
JW1120是一款同步电流模式降压型LED驱动器，能够提供高达2A的负载电流。JW1120的输入电压范围为4.5 - 20V，通过两个集成的N沟道MOSFET可提供2A的连续输出电流。内部同步功率开关无需使用外部肖特基二极管即可实现高效率。在轻负载情况下，该LED驱动器以低频运行，以保持高效率和低输出纹波。JW1120具备LED短路保护、热保护、启动电流失控保护和输入欠压锁定功能，确保了其可靠性。JW1120提供6引脚和8引脚TSOT封装，使用最少的外部元件即可实现紧凑的解决方案。
商品特性
- 4.5V至20V的工作输入范围，2A输出电流
- 效率高达94%
- 轻负载时高效率（>85%）
- 固定1MHz开关频率
- 输入欠压锁定
- 启动电流失控保护
- LED短路保护
- 热保护
- 提供TSOT23-6和TSOT23-8封装
应用领域
- LED驱动器
