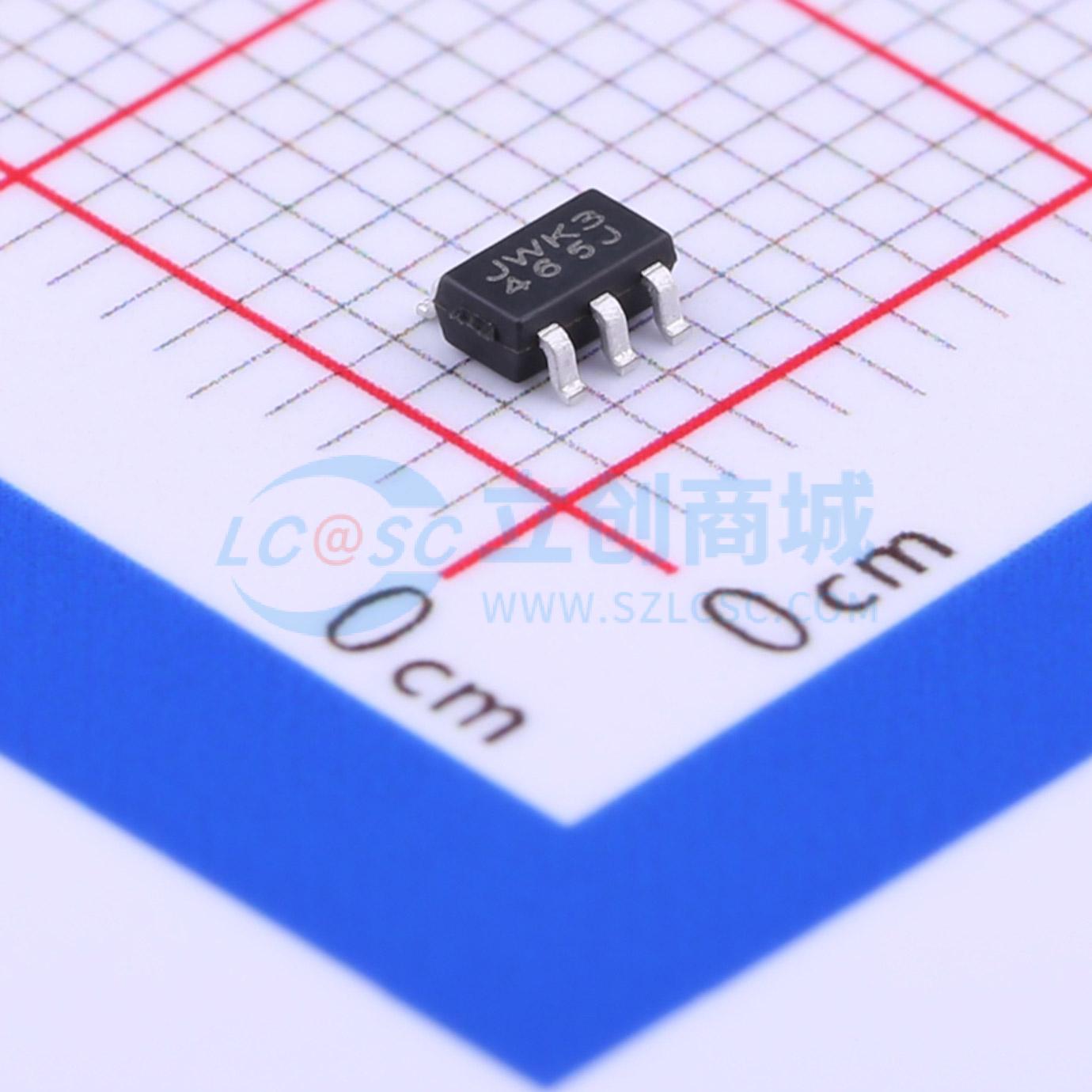

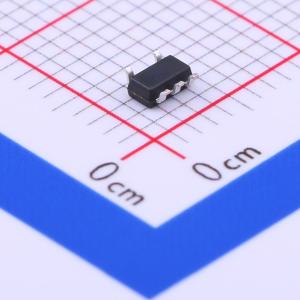

温馨提醒：图片仅供参考，商品以实物为准
JW7115-2
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 60mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
JW7115/JW7115-1/JW7115-2/JW7111是一款单通道限流电源开关，针对通用串行总线（USB）和其他热插拔应用进行了优化。该开关的上升和下降时间受到控制，以最大程度减少开关导通/关断期间的电流过冲或下冲。 该器件具有快速的短路响应时间，可提高整个系统的稳健性。它提供了完整的保护解决方案，如过流保护、过温保护和短路保护，以及可控的上升时间和欠压锁定功能。漏极开路标志输出端的7.5ms消抖时间可防止误报过流。 JW7115/JW7115-1/JW7115-2/JW7111集成了针对需要保护功能的通用串行总线（USB）优化的高端MOSFET。该MOSFET采用可控的栅极电压和转换速率驱动，使这款USB器件非常适合热插拔应用。
商品特性
- 50mΩ集成N-MOSFET开关
- 精确的电流限制
- FLG：低电平有效
- 过流期间恒流
- 快速短路响应时间：2μs（典型值）
- 工作范围：2.7V - 5.5V
- 内置软启动，典型上升时间为3ms
- 过流、输出过压和热保护
- 带消抖时间的故障报告（FAULT）
- 获UL认证，文件编号E497605
- 获IEC认证，文件编号DK-69902-UL
- ESD保护：2kV HBM、500V CDM
- 提供SOT23-5、SOT23-6和DFN2X2-6封装
应用领域
- 机顶盒
- 液晶电视和显示器
- 住宅网关
- 笔记本电脑、台式机、服务器、电子书
- 打印机、扩展坞、集线器
