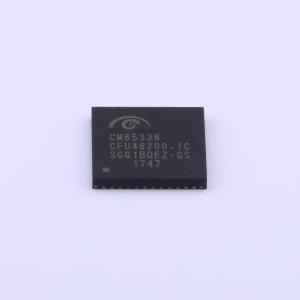

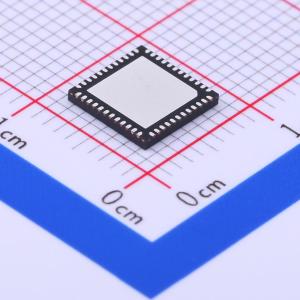

温馨提醒：图片仅供参考，商品以实物为准

CM6533N

Audio Converter Chi

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CM6533/CM6533N/CM6533X1/CM6533DH是一款内置8051内核的USB 2.0音频芯片，适用于灵活多变的应用场景。它集成了三色PWM LED驱动器、双声道ADC/DAC以及S/PDIF接口，适用于耳机、扩展坞、扬声器和麦克风等应用。其内置的8051内核还可开发用于多种不同应用，如微软Lync、Skype、VoIP设备、安卓手机或平板电脑扩展坞设备等
品牌名称: Cmedia(骅讯)
商品型号: CM6533N
商品编号: C371350
商品封装: VQFN-48-EP(7x7)
包装方式: 托盘
商品毛重: 0.524克(g)

商品参数

商品概述

CM6533/CM6533N/CM6533X1/CM6533DH是一款内置8051内核的USB 2.0音频芯片，适用于灵活的应用场景。它集成了三色PWM LED驱动器、两路ADC/DAC和S/PDIF接口，适用于耳机、扩展坞、扬声器和麦克风等应用。内部的8051内核还可开发用于多种不同应用，如微软Lync、Skype、VoIP设备、安卓手机或平板电脑扩展坞设备等。CM6533/CM6533N/CM6533X1/CM6533DH兼容USB音频类1.0和USB 2.0全速模式，因此在主流操作系统上无需安装任何额外软件即可即插即用。内部DAC和ADC支持8 ~ 96 KHz采样率和16/24位分辨率。 CM6533/CM6533N/CM6533X1/CM6533DH在播放和录音路径上均集成了均衡器，以补偿麦克风和耳机的频率响应。 CM6533/CM6533N/CM6533X1/CM6533DH还集成了256K字节闪存（包括32KB固件编程空间）和晶体振荡器，只需少量无源元件即可制成成品。因此，可节省总体物料清单成本，并减小PCB面积。

商品特性

兼容USB 2.0全速模式
兼容USB音频类1.0
兼容USB人机接口设备（HID）类1.11
两路DAC用于音频输出接口
两路ADC用于音频输入接口
支持数字麦克风接口
内置S/PDIF发射器
播放和录音路径均内置均衡器
录音路径内置AGC（自动增益控制）
支持双音发生器
支持USB挂起/恢复/复位功能
支持控制、中断、批量和同步数据传输
嵌入式1T 8051内核，配备32K字节SRAM和256K字节闪存（包括32KB固件编程空间）
支持在四极插孔上自动切换OMTP和CTIA标准
集成三色PWM LED驱动器
为主/从硬件I2C/SPI/UART控制接口，用于外部音频设备或闪存访问
支持无外部晶体的嵌入式振荡器
内置30mW、R = 32Ω耳机放大器
片上看门狗定时器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(416个/托盘，最小起订量 1 个)

个

起订量：1 个416个/托盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	音频接口芯片
	类型	编解码器
	接口类型	I2C；SPI；USB

	属性	参数值
	采样率	8kHz~96kHz
	工作电压	5V
	工作温度	-15℃~+70℃
