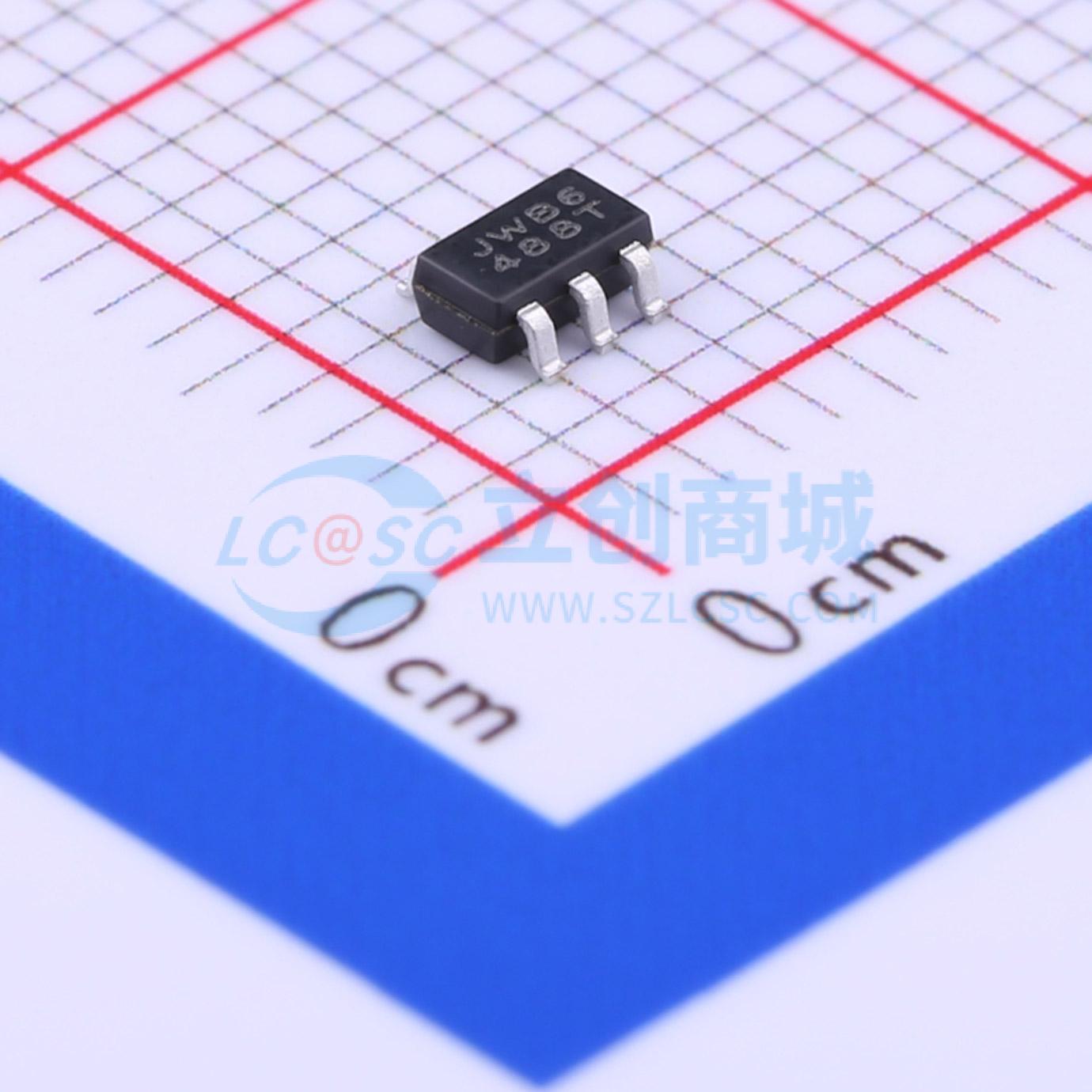

温馨提醒：图片仅供参考，商品以实物为准

JW5222

2.5A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: JW5222是一款2.5A同步降压转换器,输入电压范围为2.5V至6V,最大效率可达94%,具有内部软启动、输入欠压锁定、热插拔保护、短路保护和热保护等功能。适用于5V或3.3V的点负载转换、机顶盒、电信/网络系统、存储设备和GPU/DDR电源供应。
品牌名称: Joulwatt(杰华特)
商品型号: JW5222
商品编号: C371424
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

JW5222是一款电流模式单片降压开关稳压器。JW5222的输入电压范围为2.5V - 6V，通过集成P沟道和N沟道MOSFET可提供2.5A的连续输出电流。内部同步功率开关可实现高效率。在轻载情况下，稳压器以低频运行，以保持高效率和低输出纹波。电流模式控制可实现严格的负载瞬态响应和逐周期电流限制。 JW5222具备打嗝式输出短路保护、反馈短路保护、启动电流失控保护、输入欠压锁定和热插拔保护以及热保护功能，确保了其可靠性。 JW5222提供输出电源正常指示功能，该功能仅在SOT23 - 6封装中可用。 JW5222提供5引脚SOT23 - 5或6引脚SOT23 - 6封装，使用最少的外部元件即可实现紧凑的解决方案。

商品特性

2.5V至6V工作输入范围
高达2.5A输出电流
高达94%的峰值效率
轻载时高效率
内部软启动
1MHz开关频率
输入欠压锁定
热插拔保护
短路保护
热保护
输出电源正常指示（SOT23 - 6封装可用）
符合RoHS标准且无卤素
提供SOT23 - 5/SOT23 - 6封装

应用领域

5V或3.3V负载点转换
机顶盒
电信/网络系统
存储设备
GPU/DDR电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	600mV~6V
	输出电流	2.5A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	60uA
	开关管(内置/外置)	内置
	输出类型	可调
