温馨提醒：图片仅供参考，商品以实物为准

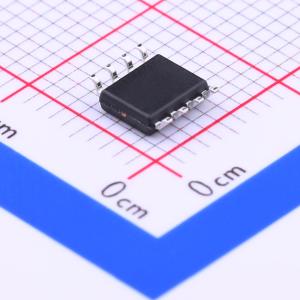

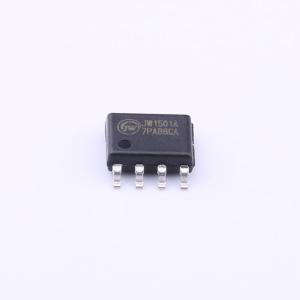

JW1501A
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 11V~27V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | - | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 500uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；恒压充电；恒流充电；软启动；欠压锁定；过压保护；短路保护 |
商品概述
JW1501A/B是一款多模式、高度集成的不连续导通模式（DCM）初级侧调节（PSR）功率开关。内置高精度恒压/恒流（CV/CC）控制及高级保护功能，适用于离线小功率转换器应用。
商品特性
- 集成650V MOSFET
- 多模式PSR控制
- PSR无音频噪声运行
- 优化的PSR动态响应
- 低待机功耗<70mW
- 恒流和恒压调节精度±4%
- PSR恒压模式下可编程线缆压降补偿（CDC）
- 内置交流输入线电压和负载恒流补偿
- 内置保护功能：短路保护（SLP）、片上热关断（OTP）、逐周期电流限制、前沿消隐（LEB）、引脚浮空保护、VDD欠压锁定（UVLO）、过压保护（OVP）及钳位
- 8引脚SOP封装
应用领域
- 手机电池充电器
- 交流/直流电源适配器
