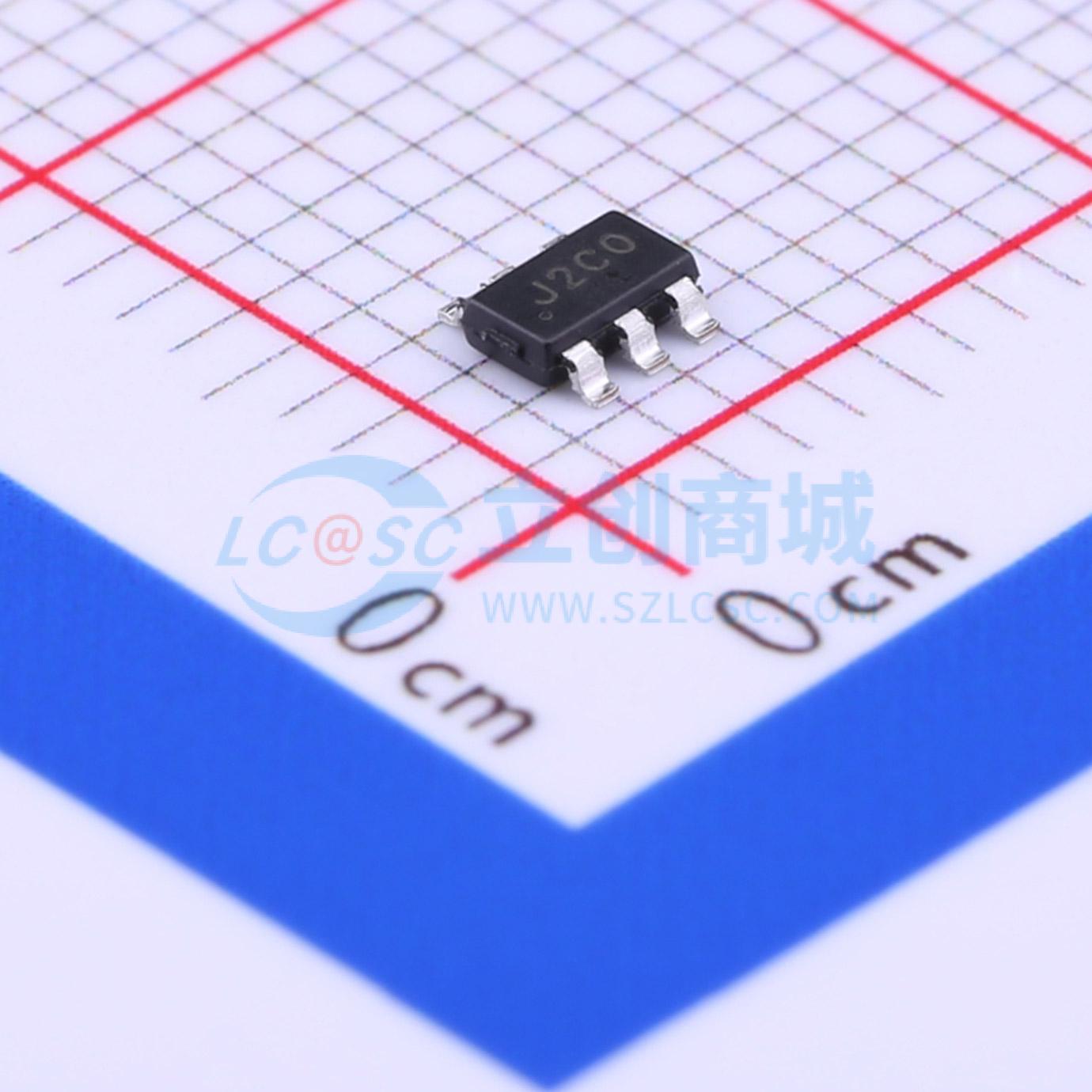

JW5062T

同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: JW5062T是一款基于I2TM架构的单片同步降压转换器,具有4V至18V的输入电压范围,可提供4A连续输出电流。内部集成了两个N沟道MOSFET,提供高效率和低输出纹波。
品牌名称: Joulwatt(杰华特)
商品型号: JW5062T
商品编号: C371421
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 3.833克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

JW5062T是一款用于快速瞬态响应的单片降压开关稳压器。JW5062T的输入电压范围为4V至18V，通过两个集成的N沟道MOSFET可提供4A的连续输出电流。内部同步功率开关无需使用外部肖特基二极管即可实现高效率。在轻载情况下，稳压器以低频运行，以保持高效率和低输出纹波。 JW5062T具备输出短路保护、热保护、电流失控保护、输入欠压锁定和反馈短路保护功能，确保了其可靠性。 JW5062T提供TSOT23 - 6和TSOT23 - 8封装，使用最少的外部元件即可提供紧凑的解决方案。

商品特性

4V至18V工作输入范围，4A输出电流
效率高达95%
轻载时高效率（>85%）
600kHz开关频率
内部软启动
输入欠压锁定
反馈短路保护
电流失控保护
输出短路保护
热保护
提供TSOT23 - 6和TSOT23 - 8封装

应用领域

分布式电源系统
网络系统
FPGA、DSP、ASIC电源
绿色电子产品/电器
笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~18V
	输出电压	765mV~15V
	输出电流	4A
	开关频率	600kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	220uA
	开关管(内置/外置)	内置
	输出类型	可调
