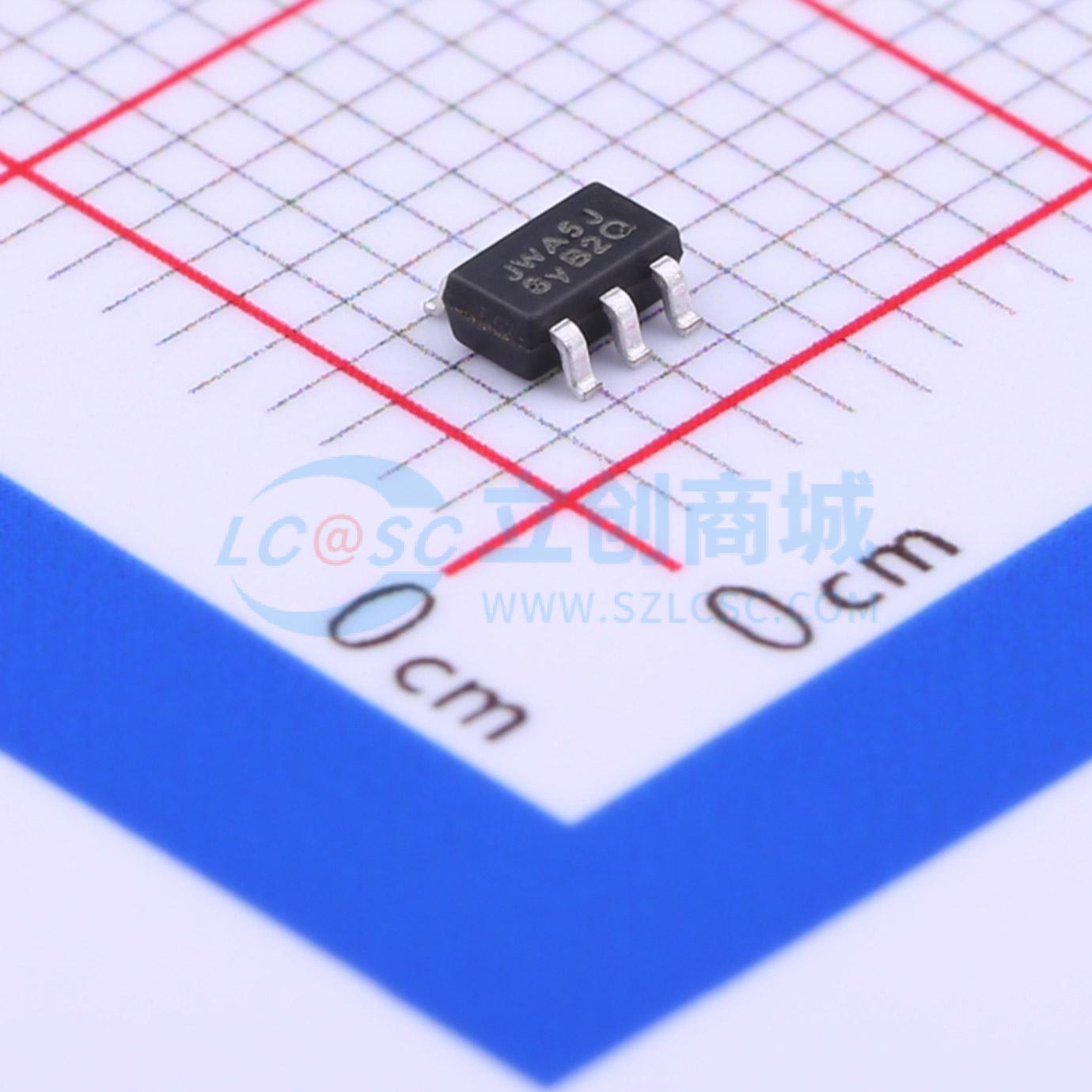

温馨提醒：图片仅供参考，商品以实物为准

JW5211

1.2A输出电流，6V输入，1.5MHz开关频率同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: JW5211是一款同步降压转换器,输入电压范围为2.5V至6V,最大输出电流为1.2A,开关频率为1.5MHz。内置P通道和N通道MOSFET,具有高效率和多种保护功能。
品牌名称: Joulwatt(杰华特)
商品型号: JW5211
商品编号: C371423
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.04克(g)
立创商城设计参考: 降压DC-DC芯片方案验证板

商品参数

商品概述

JW5211是一款电流模式单片降压稳压器。其输入电压范围为2.5V - 6V，通过集成P沟道和N沟道MOSFET，可提供1.2A的连续输出电流。内部同步功率开关具备高效率。在轻载情况下，稳压器以低频运行，以保持高效率和低输出纹波。电流模式控制可实现严格的负载瞬态响应和逐周期电流限制。 JW5211具备打嗝式输出短路保护、反馈短路保护、启动电流失控保护、输入欠压锁定保护、热插拔保护和热保护功能，确保了其可靠性。 JW5211提供输出电源正常指示信号，该功能仅在SOT23 - 6封装中可用。 JW5211提供5引脚TSOT23 - 5、SOT23 - 5或6引脚SOT23 - 6封装，使用最少的外部元件即可提供紧凑的解决方案。

商品特性

2.5V至6V工作输入范围
高达1.2A输出电流
高达94%的峰值效率
轻载时高效率（>85%）
内部软启动
1.5MHz开关频率
输入欠压锁定
短路保护
热保护
热插拔保护
输出电源正常指示（SOT23 - 6封装可用）
提供TSOT23 - 5/SOT23 - 5/SOT23 - 6封装

应用领域

5V或3.3V负载点转换
机顶盒
电信/网络系统
存储设备
GPU/DDR电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	600mV~6V
	输出电流	1.2A
	开关频率	1.2MHz~1.8MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
