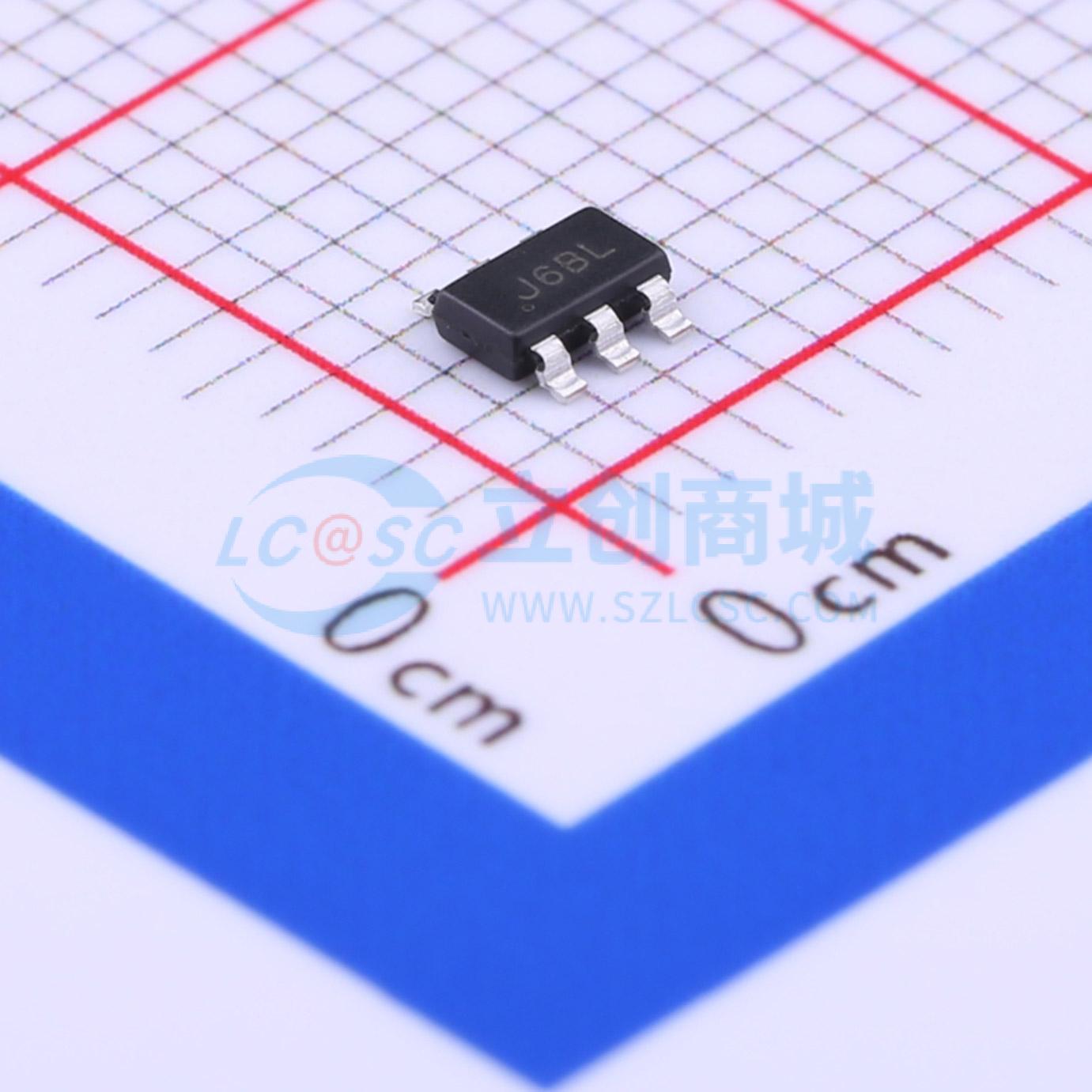

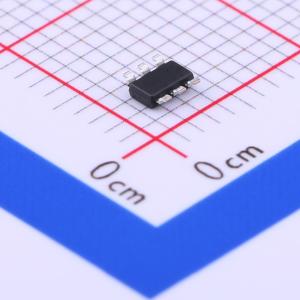

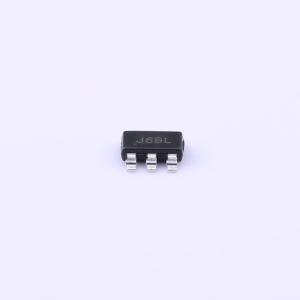

温馨提醒：图片仅供参考，商品以实物为准

JW5060TTSOTB#TRPBF

同步降压转换器

描述: JW5060T是一款基于I2控制架构的同步降压调节器,输入电压范围为4V到24V,最大输出电流为3A,开关频率为800kHz,具有内部软启动、输入欠压锁定、输出短路保护和热保护功能。
品牌名称: Joulwatt(杰华特)
商品型号: JW5060TTSOTB#TRPBF
商品编号: C371420
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

JW5060T是一款基于I2架构的单片降压开关稳压器，具有快速瞬态响应能力。JW5060T的输入电压范围为4V至24V，通过两个集成的N沟道MOSFET可提供3A的连续输出电流。内部同步功率开关无需使用外部肖特基二极管即可实现高效率。在轻载情况下，稳压器以低频运行，以保持高效率和低输出纹波。 JW5060T具备输出短路保护、热保护、电流失控保护和输入欠压锁定功能，确保了其可靠性。JW5060T提供TSOT23-6和TSOT23-8两种封装形式，使用最少的外部元件即可实现紧凑的解决方案。

商品特性

4V至24V工作输入范围，3A输出电流
效率高达95%
轻载时高效率（>85%）
800kHz开关频率
内部软启动
输入欠压锁定
电流失控保护
输出短路保护
热保护
提供TSOT23-6和TSOT23-8封装

应用领域

分布式电源系统
网络系统
FPGA、DSP、ASIC电源
绿色电子产品/电器
笔记本电脑

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~24V
	输出电流	3A
	开关频率	800kHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	250uA
	开关管(内置/外置)	内置
	输出类型	-
