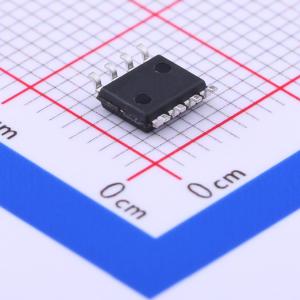

温馨提醒：图片仅供参考，商品以实物为准

JW5022S

2A，24V 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: JW5022S是一款电流模式单片降压电压转换器,输入电压范围为4.5V至24V,输出电流为2A,采用两个集成的N-通道MOSFET。轻载时,调节器以低频运行以保持高效率和低输出纹波。该芯片具有过流保护、热保护、启动电流失控保护和输入欠压锁定功能。
品牌名称: Joulwatt(杰华特)
商品型号: JW5022S
商品编号: C371174
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.161克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

JW5022S是一款电流模式的单片降压稳压器。其输入电压范围为4.5 - 24V，通过两个集成的N沟道MOSFET可提供2A的连续输出电流。在轻载情况下，稳压器以低频运行，以保持高效率和低输出纹波。 JW5022S具备过流保护、热保护、启动电流失控保护和输入欠压锁定功能，确保了其可靠性。 JW5022S采用8引脚SOP8封装，使用最少的外部元件即可提供紧凑的解决方案。

商品特性

4.5V至24V的工作输入范围，2A输出电流
最高效率达94%
轻载时高效率（>85%）
固定500kHz开关频率
输入欠压锁定
采用SOP8封装
启动电流失控保护
过流保护和打嗝式热保护

应用领域

分布式电源系统
网络系统
FPGA、DSP、ASIC电源
绿色电子产品/电器
笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	600mV~22V
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
