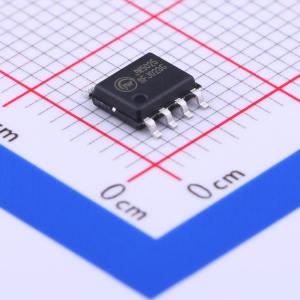

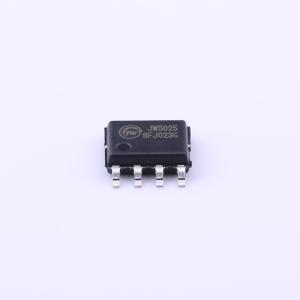

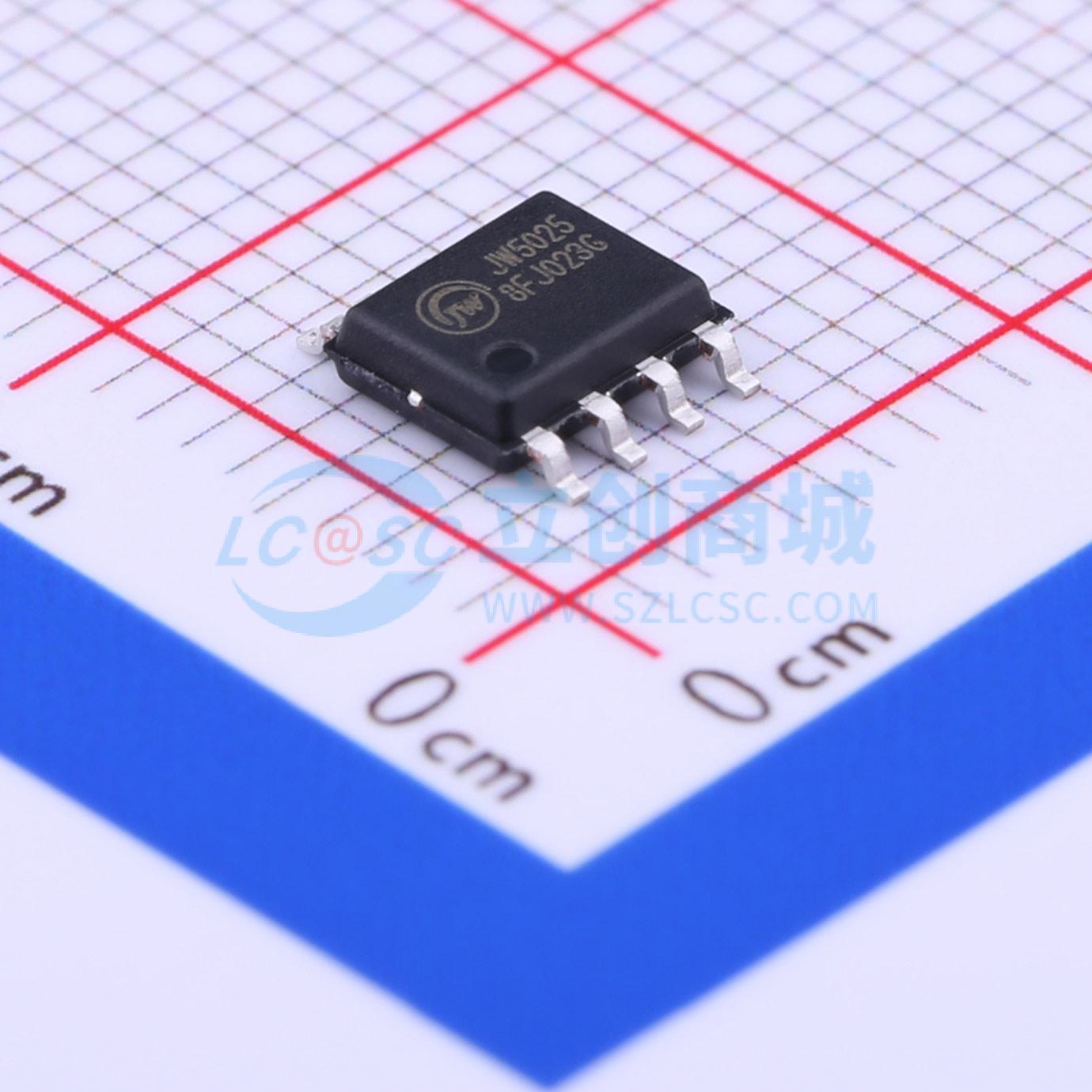

温馨提醒：图片仅供参考，商品以实物为准

JW5025

3A输出电流的20V同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: JW5025是一款同步降压转换器,工作输入电压范围为4.6V至20V,能够提供3A连续输出电流。内置两个N通道MOSFET,具有高效率和低输出纹波。具备短路保护、热保护和启动电流失控保护功能。
品牌名称: Joulwatt(杰华特)
商品型号: JW5025
商品编号: C371175
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.25克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

JW5025是一款电流模式单片降压开关稳压器。JW5025的输入电压范围为4.6V至20V，通过两个集成的N沟道MOSFET可提供3A的连续输出电流。内部同步功率开关无需使用外部肖特基二极管即可实现高效率。在轻载情况下，稳压器以低频运行，以保持高效率和低输出纹波。电流模式控制可实现严格的负载瞬态响应和逐周期电流限制。 JW5025具备短路保护、热保护、启动电流失控保护和输入欠压锁定功能，确保了其可靠性。 JW5025采用8引脚ESOP封装，使用最少的外部元件即可提供紧凑的解决方案。

商品特性

4.6V至20V工作输入范围，3A输出电流
效率高达94%
轻载时高效率（>85%）
可调节软启动
固定340kHz开关频率
输入欠压锁定
启动电流失控保护
短路保护
热保护
提供ESOP8封装

应用领域

分布式电源系统
网络系统
FPGA、DSP、ASIC电源
绿色电子产品/电器
笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.6V~20V
	输出电压	923mV~17V
	输出电流	3A
	开关频率	340kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	55uA
	开关管(内置/外置)	内置
	输出类型	可调
