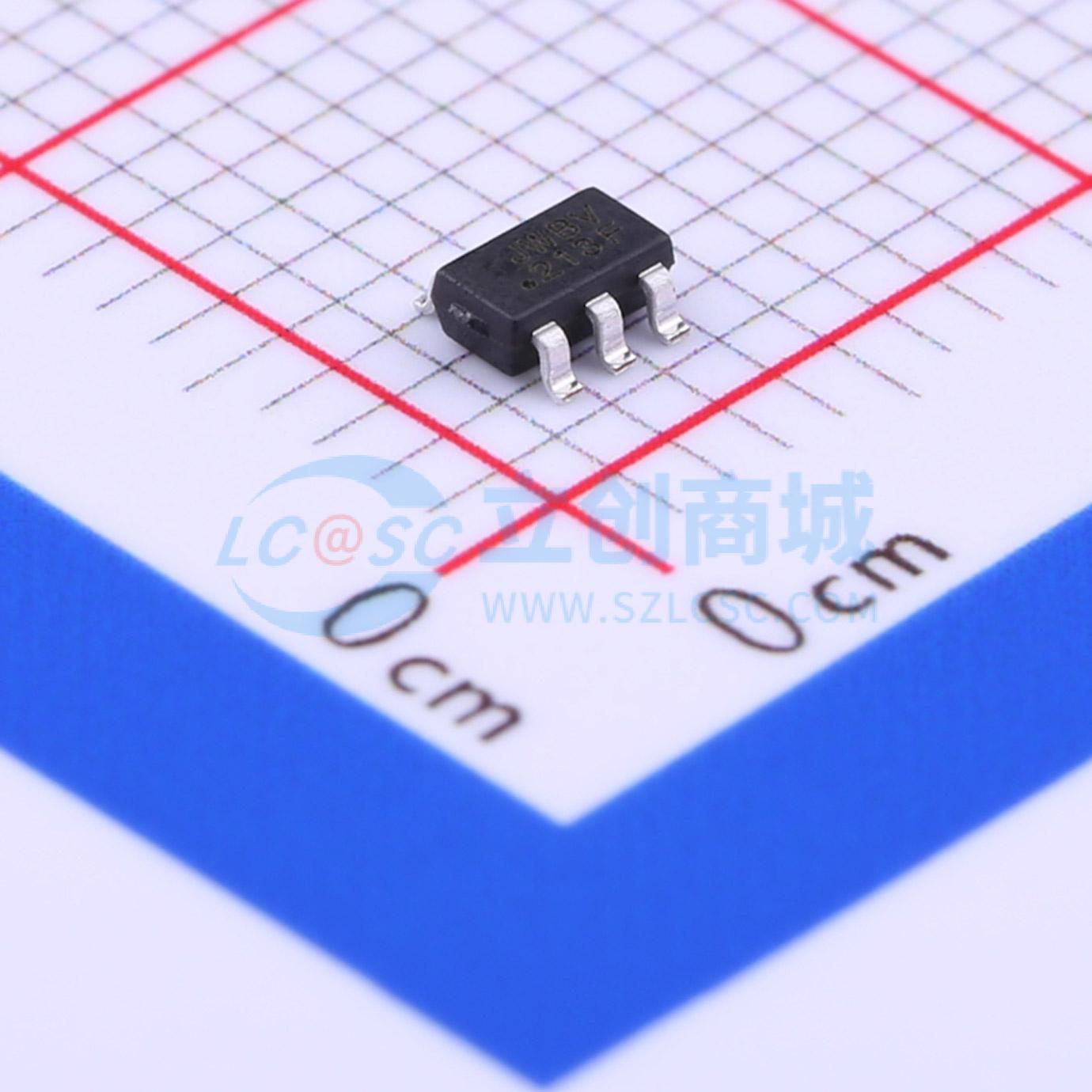

温馨提醒：图片仅供参考，商品以实物为准
JW5017S
1.2A, 26V 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- JW5017S是一款同步降压转换器,输入电压范围为4.5V至26V,可提供1.2A的连续输出电流。内部集成了两个N-通道MOSFET,具有高效率和低输出纹波。采用SOT23-6封装,适用于分布式电源系统、汽车系统、高压电源转换和工业电源系统等。
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW5017S
- 商品编号
- C371172
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~26V | |
| 输出电压 | 800mV~21V | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
M*5017S是一款电流模式单片降压开关稳压器。JW5017S的输入电压范围为4.5V至26V，通过两个集成的N沟道MOSFET可提供1.2A的连续输出电流。内部同步功率开关无需使用外部肖特基二极管即可实现高效率。在轻载情况下，稳压器以低频运行，以保持高效率和低输出纹波。电流模式控制可实现紧密的负载瞬态响应和逐周期电流限制。 JW5017S具备过流保护和打嗝保护、热保护、启动电流失控保护以及输入欠压锁定功能，确保了其可靠性。 JW5017S采用6引脚SOT23 - 6封装，使用最少的外部元件即可提供紧凑的解决方案。
商品特性
- 4.5V至26V工作输入范围，1.2A输出电流
- 效率高达94%
- 轻载时高效率（>78%）
- 内部软启动
- 固定1.2MHz开关频率
- 采用SOT23 - 6封装
- 输入欠压锁定
- 启动电流失控保护
- 过流保护和打嗝保护
- 热保护
应用领域
- 分布式电源系统
- 汽车系统
- 高压电源转换
- 工业电源系统
- 电池供电系统
