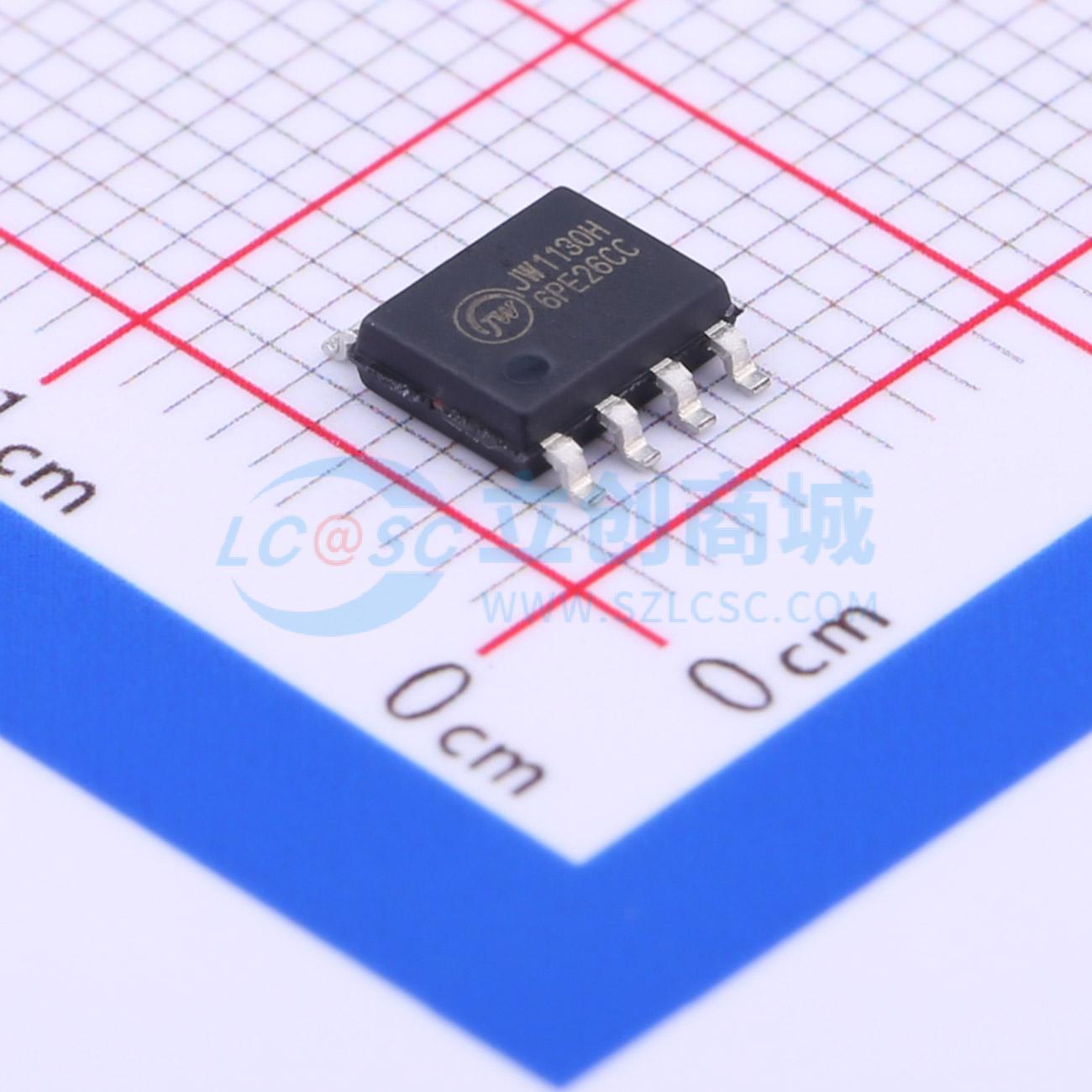

JW1130H
JW1130H
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW1130H
- 商品编号
- C371168
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.6V~44V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品特性
- JW1130H是一个单片集成的电流模式控制的LED驱动器，支持模拟调光和PWM调光
- 采用高压侧电流检测模式，可以配置成Buck、boost、buck - boost拓扑以满足不同规格LED驱动的需要
- 轻载时通过延长关断时间以减少芯片的功耗，维持高效率
- 芯片集成开路保护和过温保护，增强芯片的可靠性
- 4.6V - 44V输入电压，输出2A峰值开关电流
- 模拟调光和PWM调光
- 恒关断时间控制
