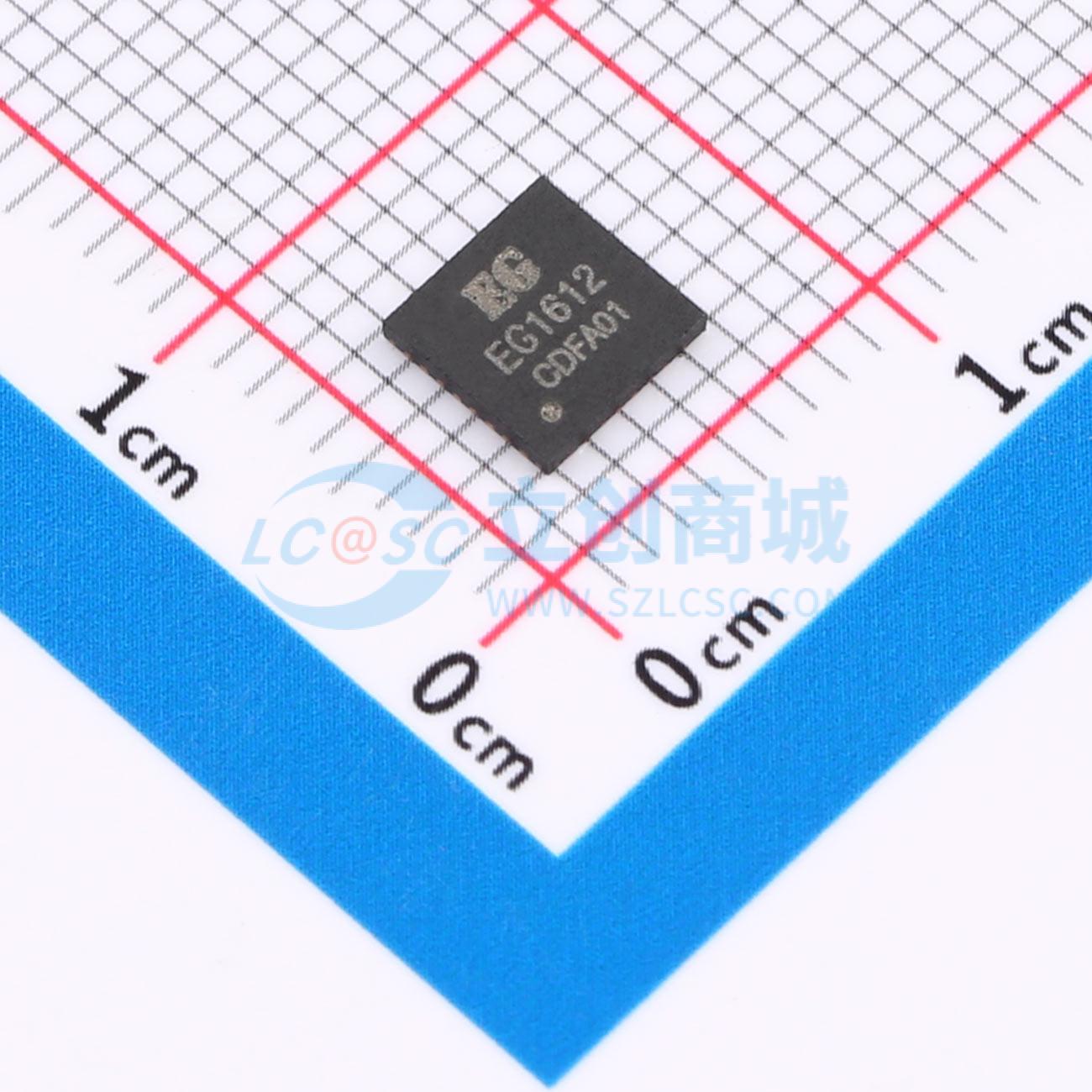

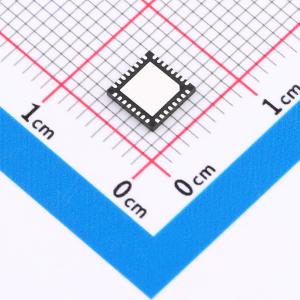

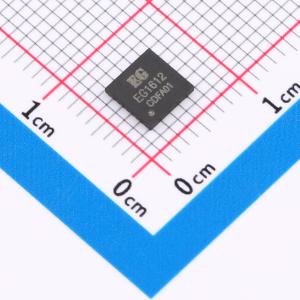

EG1612
逆变器前级升压控制芯片，内置260V高压驱动器推挽、全桥专用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- EG1612芯片是一款专用于逆变器前级推挽或全桥升压的控制芯片，集成了三路高压半桥驱动器，提供了蓄电池欠压和过压关断、欠压蜂鸣和过流关断保护，输出两路推挽模式的40K-111KHz PWM信号，电压反馈采用了浅闭环稳压模式，能实现最高电压限制，防止空载时电压过高而导致烧MOS管的现象，同时节省了变压器输出的滤波电感，降低整体成本及PCB空间。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG1612
- 商品编号
- C2987441
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 1.684615克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 工作状态指示；过流保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -45℃~+85℃ |
商品概述
EG1612芯片是一款专用于逆变器前级推挽或全桥升压的控制芯片，集成了三路高压半桥驱动器，提供了蓄电池欠压和过压关断、欠压蜂鸣和过流关断保护，输出两路推挽模式的40K~111KHz PWM信号，电压反馈采用了浅闭环稳压模式，能实现最高电压限制，防止空载时电压过高而导致烧MOS管的现象，同时节省了变压器输出的滤波电感，降低整体成本及PCB空间。
商品特性
- 专用于逆变器前级升压的推挽或全桥电路
- 集成了三路高压260V半桥驱动器，驱动能力为±1A
- 输出电压反馈采用欠闭环控制方式
- 工作频率可调，范围为40KHz~111KHz
- PWM软启动功能，软启动时间为1S
- 50%占空比输出，死区时间为500nS
- 电压、电流、温度反馈实时处理
- 过压、欠压、过流、过热保护功能
- 支持UART串口通讯，波特率为9600
- 工作电源：+5V和+12V
- 封装形式：QFN32
应用领域
- 正弦波逆变器
- 电子捕鱼器
- 逆变电焊机
- 方波逆变器
- 光伏逆变器
