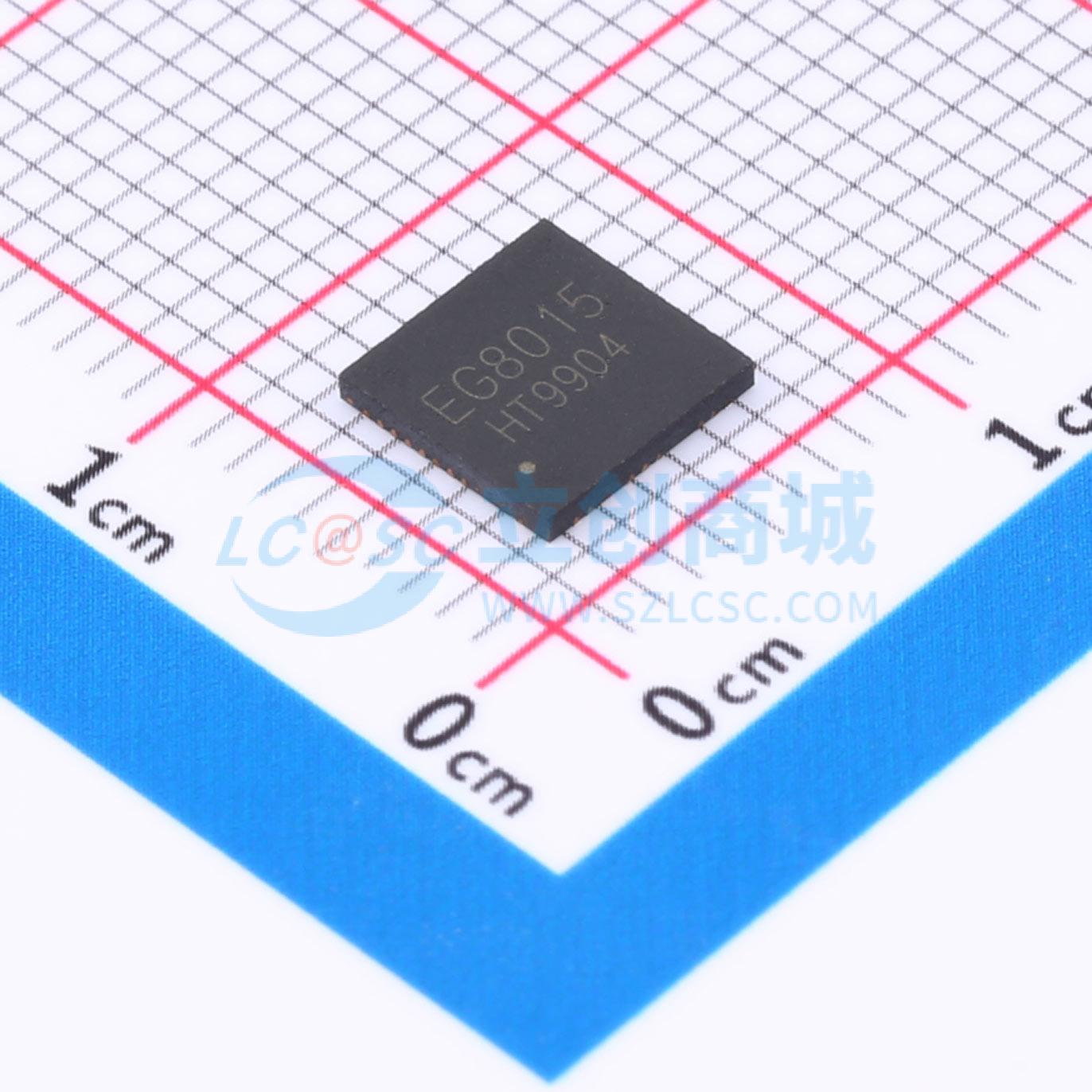

温馨提醒：图片仅供参考，商品以实物为准
EG8015
EG8015
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EG8015是一款内置两路600V半桥高压MOS驱动器和SPWM正弦发生器一体的数模结合芯片，专用于逆变器产品。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG8015
- 商品编号
- C2987469
- 商品封装
- QFN-39
- 包装方式
- 托盘
- 商品毛重
- 1.206克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 5mA | |
| 灌电流(IOL) | 1.8A | |
| 拉电流(IOH) | 1.8A |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 3.5V~5.5V | |
| 输入低电平(VIL) | 0V~800mV | |
| 输出高电平(VOH) | 3V~5V | |
| 低电平范围(VOL) | 0V~450mV | |
| 工作温度 | -45℃~+105℃ |
应用领域
- 单相纯正弦波逆变器
- 光伏发电逆变器
- 风力发电逆变器
- 不间断电源UPS 系统
- 数码发电机系统
- 单相电机调速控制器
- 单相变频器
- 正弦波调光器
- 正弦波调压器
- 逆变焊机
