EG8020

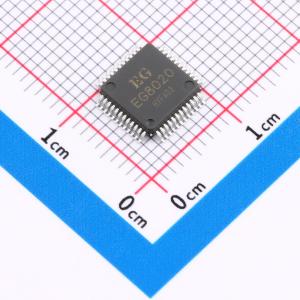

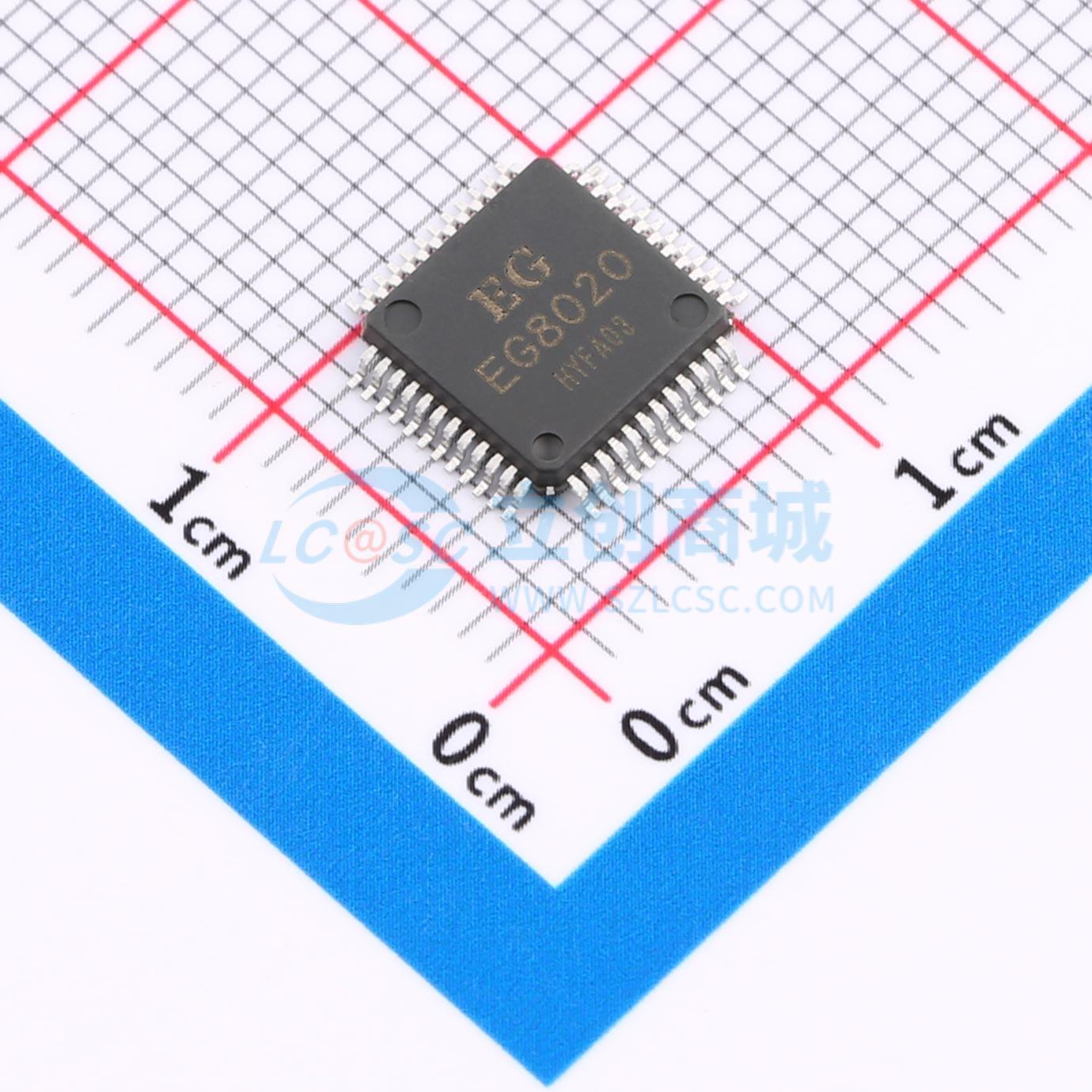

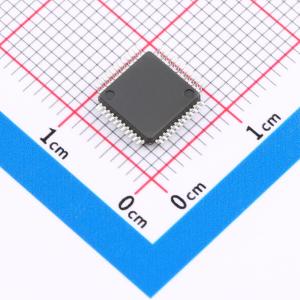

该芯片采用电流模式、中心对齐PWM调制方式，专用于逆变器产品。其内部集成了SPWM正弦波发生器、死区时间控制电路、多路反馈及保护处理电路、UART串口通讯模块等功能。采用LQFP48封装，结合外部两路EG1160高压MOS驱动芯片，可实现空载波形失真率小于1.5%、满载波形失真率小于3%的高精度输出电压，满足行业波形要求。内置完善的保护功能，包括直流母线过压与欠压保护、交流输出欠压保护、过载报警与保护指示、过流保护指示、过温保护指示及短路保护指示。内置UART串口通讯功能，用户可通过串口配置参数、执行复位操作，并读取逆变器运行状态及相关数据。支持组三相逆变器功能，通过交流过零信号输出及同步相位信号输入，经光耦隔离后采用串行级联方式，可组成相位差120度的三相逆变器。

• 采用电流模式、中心对齐PWM调制方式，能带感性和容性负载
• SPWM载波频率20KHz，适合大功率MOS管和IGBT管的应用
• 输出电压和输出电流每个PWM周期实时处理，实现精确跟踪
• 集成同步过零信号输出及可设置的0度/120度相位跟踪，通过级联方式实现组三相逆变器功能
• 支持多机应用
• 引脚可配置功能：H桥左、右桥臂互换控制；4种死区时间可选配置：300nS、500nS、1uS、1.5uS；2种固定正弦波频率可选配置：50Hz、60Hz；软启动开启和关闭
• 逆变器保护功能：直流母线电压过压和欠压保护；交流输出欠压保护；输出过载保护；输出过流保护；PCB过温保护和IGBT过温保护；输出短路保护
• 串口通讯可设置参数：50Hz纯正弦波固定频率；60Hz纯正弦波固定频率；交流输出电压；温度保护值；额定功率保护值；额定电流保护值；故障复位
• 串口通讯可读参数：交流输出电压；交流输出频率；交流输出功率；交流输出电流；交流输出PF值；直流母线电压；故障代码

• 单相纯正弦波逆变器
• 三相纯正弦波逆变器
• 不间断电源UPS系统
• 光伏发电逆变器
• 风力发电逆变器
