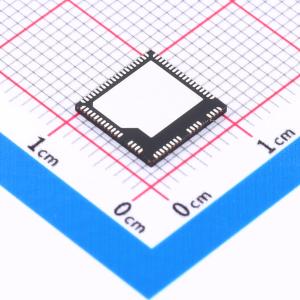

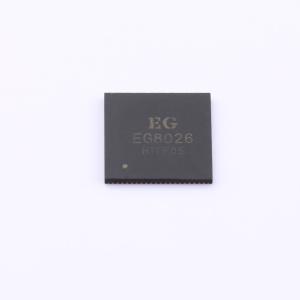

EG8026

EG8026芯片是一款专用于双向逆变器（同一套电路可作逆变器功能，又可作电池充电器功能）中的DC/AC逆变和PFC升压的控制芯片，集成了两路600V半桥高压MOS驱动器，驱动器的输出电流能力为+/-2A，内置四路独立的逐周PWM关断保护，可有效防止在极端情况下过高的峰值电流而损坏MOS的情况，另外提供了两路SD，分别为SD1，和SD2，SD1是驱动器1 HO1和LO1的逐周关断引脚，SD2是驱动器2 HO2和LO2的逐周关断引脚，结合外部比较器和SD功能可实现过流或短路保护等功能。 EG8026主要的功能由两部分组成，第一部分为DC/AC逆变控制，主要实现将高压的直流电压转换为纯正弦波交流输出；第二部分为PFC升压控制，主要实现将市电交流电转换为高压直流电压，供电池充电所需的电压。 EG8026作DC/AC逆变控制时，内部的主要模块为SPWM正弦发生器、死区时间控制电路、多路反馈及保护处理电路、UART串口通讯模块等功能，并提供了完善的各项保护功能，直流母线过压和欠压保护、交流输出欠压保护、过载报警提示、过载保护指示、过流保护指示、过温保护指示及短路保护指示等。 EG8026作PFC升压控制时，内部的主要模块为数字差分交流输入电压反馈电路、直流输出电压反馈、差分电流反馈、数字乘法器、数字电压环和电流环运算器等功能，提供各项保护功能如交流输入电压欠压保护，输出过载及过流保护，输出高压过压保护等。

• 集成了DC/AC逆变器和PFC升压两大功能
• 支持UPS功能
• 作逆变器DC/AC时采用电流模式、中心对齐PWM调制方式，能带感性和容性负载
• SPWM载波频率20KHz，适合大功率MOS管和IGBT管的应用
• 集成了两路600V半桥高压MOS管驱动器，驱动能力为±2A
• 集成四路独立的MOS管峰值电流保护电路及内置四路200mV基准源的比较器供用户设定保护值
• 集成了四路高速运放及一路高速比较器，两路运放用于交流电流放大器，一路运放用于交流输出电压反馈，一路运放用于短路保护和一路比较器用于限流保护
• 输出电压和输出电流是每个PWM周期实时处理，能实现精确跟踪
• 引脚可配置功能：
  • H桥左、右桥臂互换控制
  • 4种死区时间可选配置: 300nS、500nS、1uS、1.5uS
  • 2种固定正弦波频率可选配置：50Hz、60Hz
  • 软启动开启和关闭
• 逆变器保护功能：
  • 直流母线电压过压保护
  • 交流输出欠压保护
  • 输出过载保护
  • 输出过流保护
  • PCB过温保护和IGBT过温保护
  • 输出短路保护
• 串口通讯可设置参数：
  • 50Hz纯正弦波固定频率
  • 60Hz纯正弦波固定频率
  • 交流输出电压
  • 温度保护值
  • 额定功率保护值
  • 额定电流保护值
  • 故障复位
• 串口通讯可读参数：
  • 交流输出电压
  • 交流输出频率
  • 交流输出功率
  • 交流输出电流
  • 直流母线电压
  • 故障代码
• 作PFC升压时采用传统型Boost无桥PFC结构，平均电流控制算法
• SPWM载波频率20KHz，适合大功率MOS管和IGBT管的应用
• 升压输出电压由恒功率大小进行自动调节，正常电压为400V，可调电压范围为330V到450V
• 外部可设的硬件输出过压保护
• 交流输入电压欠压保护
• 输出过载和过流保护
• 支持UART串口通讯，实现跟前级DC/DC EG1615芯片进行通讯，读取充电电压和电流等信息
• PF值可达0.98以上

• 双向正弦波逆变器
• 单相纯正弦波逆变器
• 不间断电源UPS系统
• 光伏发电逆变器
• 风力发电逆变器
• 锂电发电机储能电源
