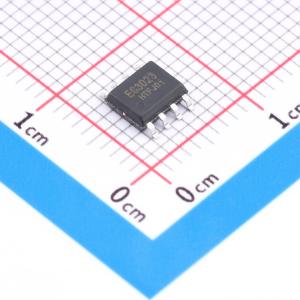

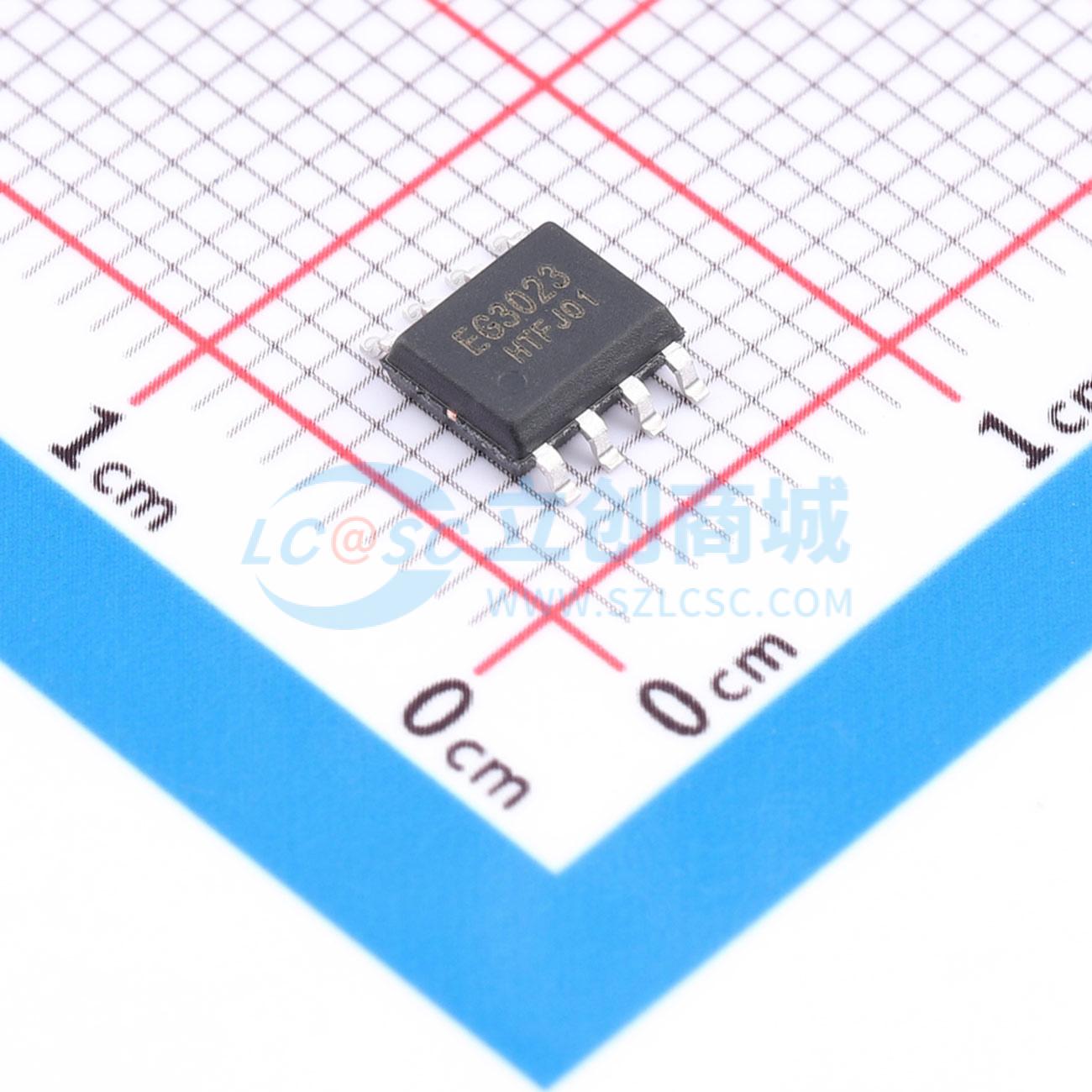

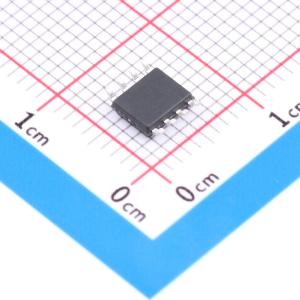

EG3023
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | - | |
| 灌电流(IOL) | 1A | |
| 拉电流(IOH) | 600mA | |
| 工作电压 | 7V~20V | |
| 上升时间(tr) | 40ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 20ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -45℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | -300mV~1V | |
| 静态电流(Iq) | 65uA |
商品概述
EG3023是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。 EG3023高端的工作电压可达200V，低端Vcc的电源电压范围宽7V~20V，静态功耗小于100uA。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN内建了一个200K下拉电阻，LIN内建了上拉高电位，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力I0+/-Δ 0.6/1A，采用SOP8封装。
商品特性
- 高端悬浮自举电源设计，耐压可达200V
- 低端VCC电源电压范围7 - 20V
- 适应3V - 20V输入电压
- 内建死区时间750nS
- 带VCC欠压保护
- 输出电流能力10+/- 0.6A/1A
- 自带闭锁功能，彻底杜绝上、下管输出同时导通
- HIN输入通道高电平有效，控制高端HO输出
- LIN输入通道低电平有效，控制低端LO输出
- 外围器件少
- 封装形式：SOP8无铅无卤符合ROHS标准
应用领域
- 正反转调速直流电机
- 变频水泵控制器
- 200V降压型开关电源
- LED调光
- 无刷电机驱动器
- 电动车控制器
